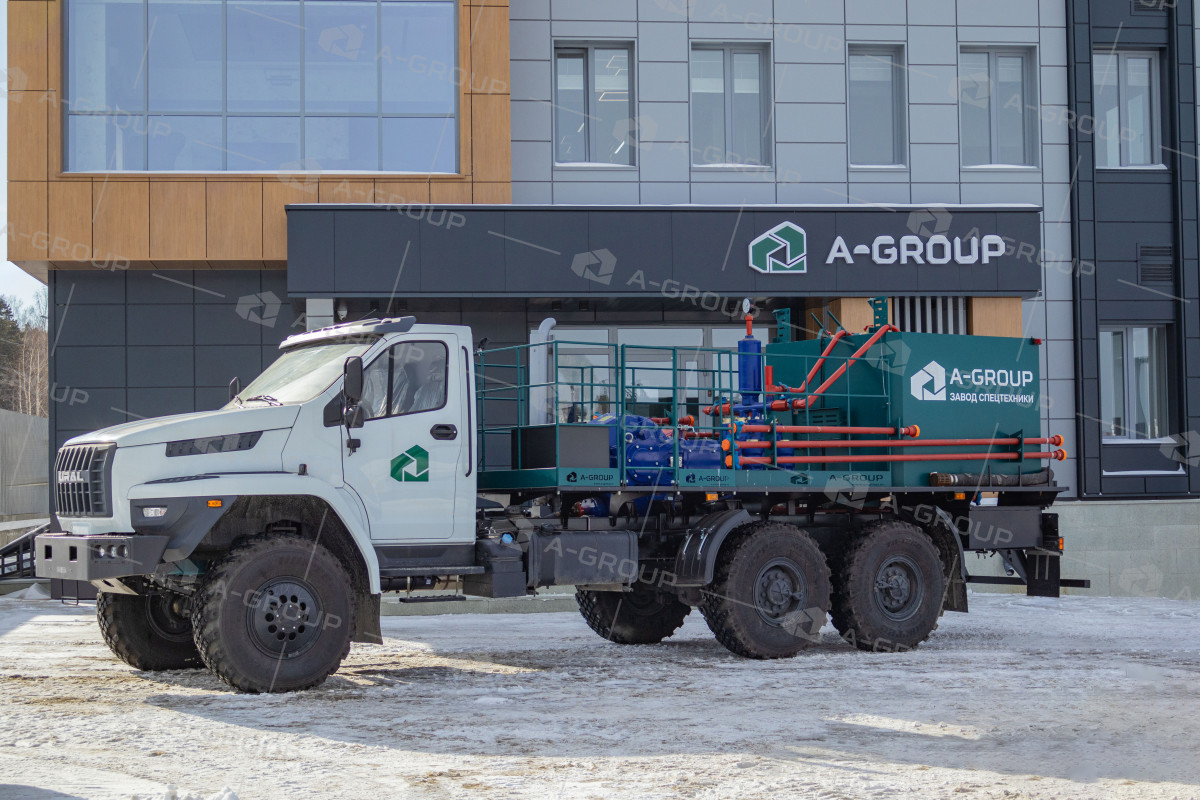

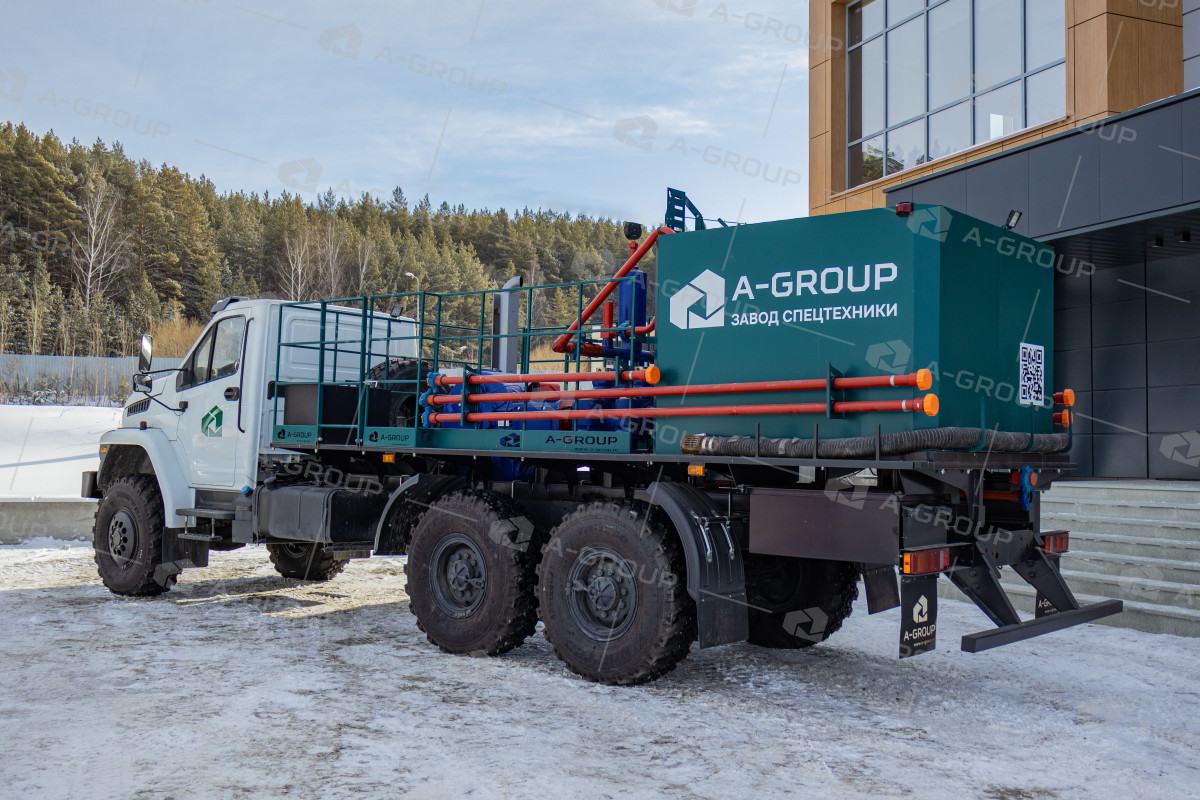

Цементировочный агрегат ЦА-320 на шасси Урал 4320-72

Цементировочный агрегат ЦА-320 на шасси Урал 4320-72 предназначен для проведения тампонажных, промывочных и нагнетательных работ при строительстве и капитальном ремонте скважин. Благодаря надёжной насосной системе и прочной конструкции, агрегат способен работать с абразивными и неагрессивными жидкостями под высоким давлением.

Шасси Урал 4320-72

Агрегат смонтирован на вездеходном шасси Урал 4320-72 с колёсной формулой 6×6, что обеспечивает отличную проходимость на сложных участках местности и промышленных площадках.

Двигатель: ЯМЗ-53623-10, дизельный, 273 л.с.
Коробка передач: механическая, 5-ступенчатая, ЯМЗ-1105
Кабина: капотная, без спального места
Шины: 425/85 R21

Насосное оборудование

В основе системы — насос высокого давления НПЦ-32, обеспечивающий:

Диаметр поршня: 115 мм
Рабочее давление: до 23 МПа
Подача: 4,8 дм3/с
Перекачиваемая среда: абразивосодержащие и неагрессивные жидкости

Резервуары и трубопроводы

Мерный бак: двухсекционный, объёмом 6 м³, с донными клапанами
Цементный бачок: 0,25 м³

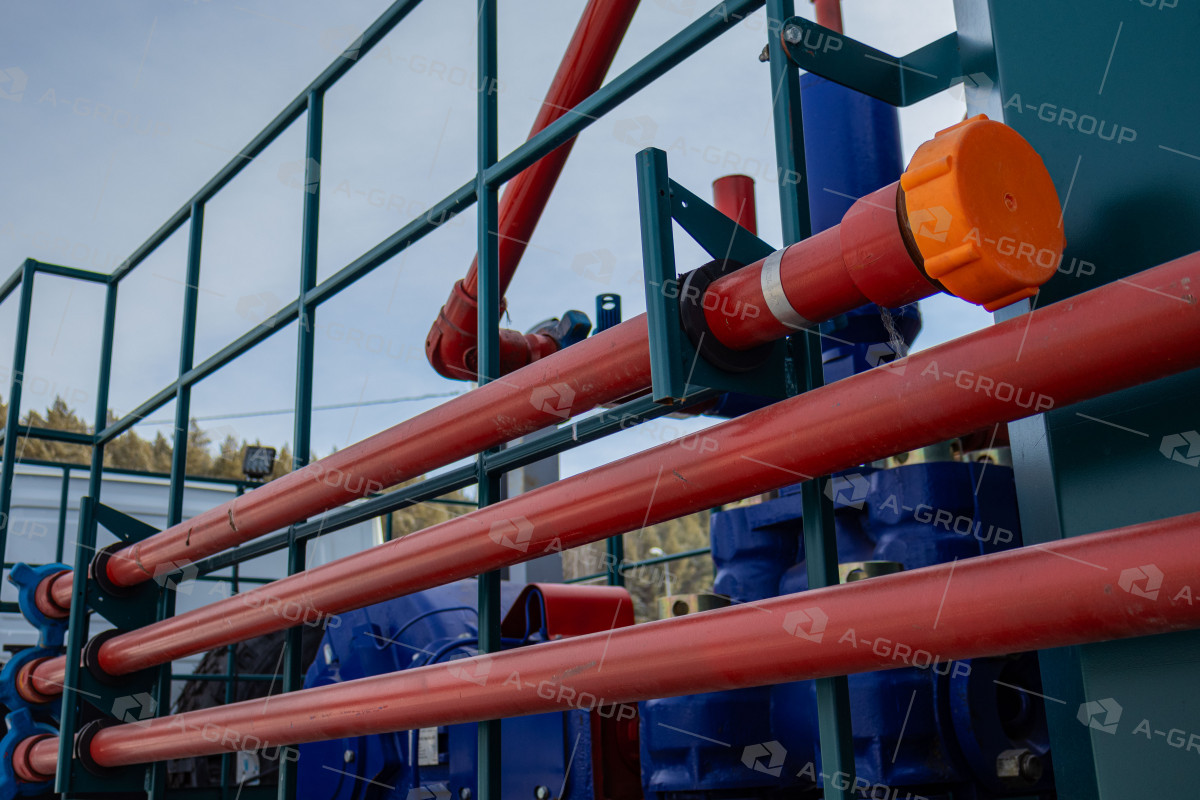

Трубопроводы:

Приемная линия — Ду 100 мм
Напорная линия — Ду 50 мм
Вспомогательная магистраль — Ду 50 мм, длина 21 м (4 м × 4, 2 м × 2, 1 м × 1)
Шаровые краны: Ду 50 и Ду 25
БРС: 2", Tr 100×12,7
Колена шарнирные — 5 шт.

Комплектация

Рукав напорно-всасывающий: Ду 100 мм, длина 4 м
Уплотнения ЗКШ.00.013 — 9 шт.
Кольца:
120-126-36-2 — 1 шт.
105-112-46-2 — 1 шт.
118-125-46-2 — 3 шт.
