Блок подготовки газа БПГ-11700-80-5,5-УХЛ1

Блок подготовки газа БПГ-11700-80-5,5-УХЛ1
Предназначен для очистки газа от механических примесей и капельной влаги, снижения высокого давления газа до требуемого низкого и автоматического поддержания его с заданной точностью, перед поставкой газа потребителям.
Блок подготовки газа БПГ в следующей комплектации:
• Узел коммерческого учета расхода газа. Расходомер "Турбулентность Дон" UFG-F-080. Байпасная линия.
• Узел очистки. Фильтр газовый ФГ-80-63-0,08-2-УХЛ1. Байпасная линия.

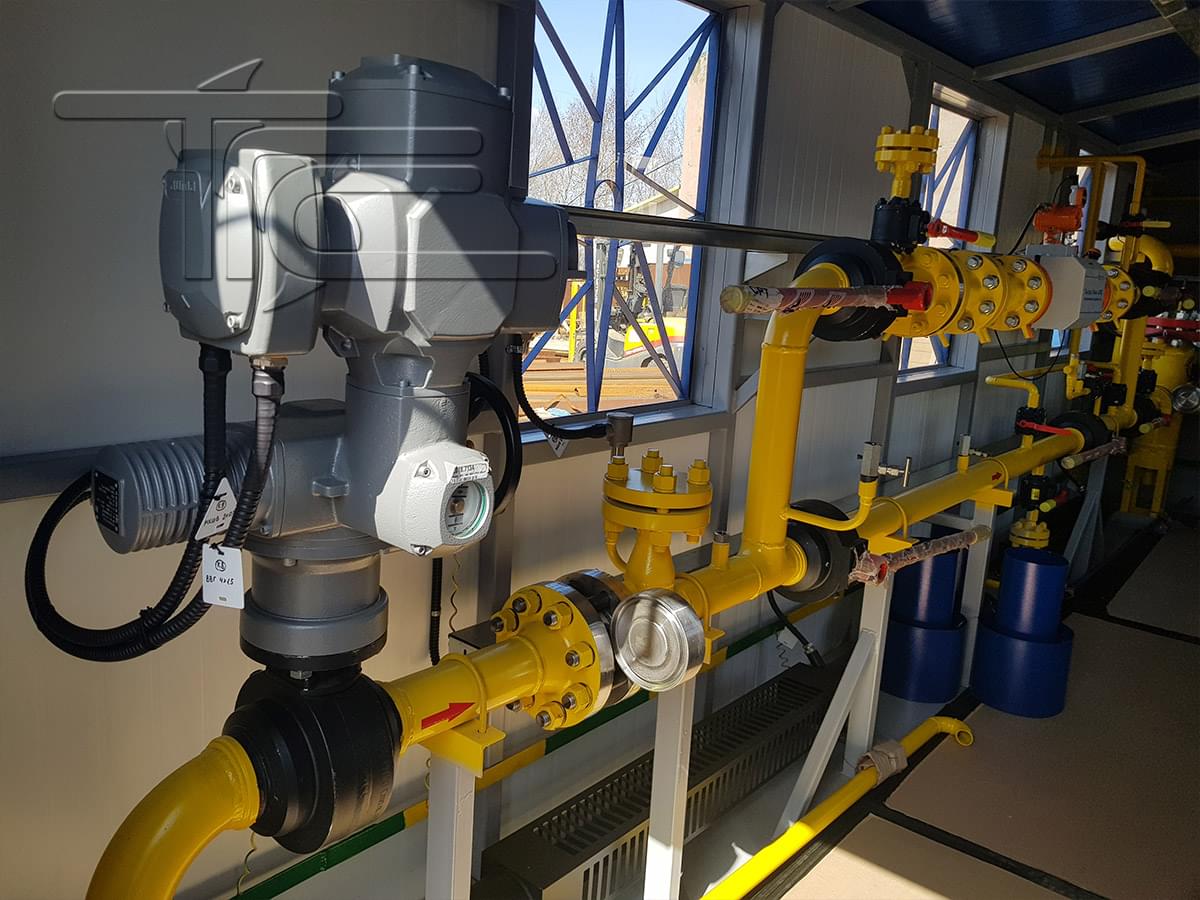

• Узел редуцирования. Регулятор давления газа и регулятор-монитор РДУ-80-01. Основная и резервная ветка;
• Отсек телеметрии.

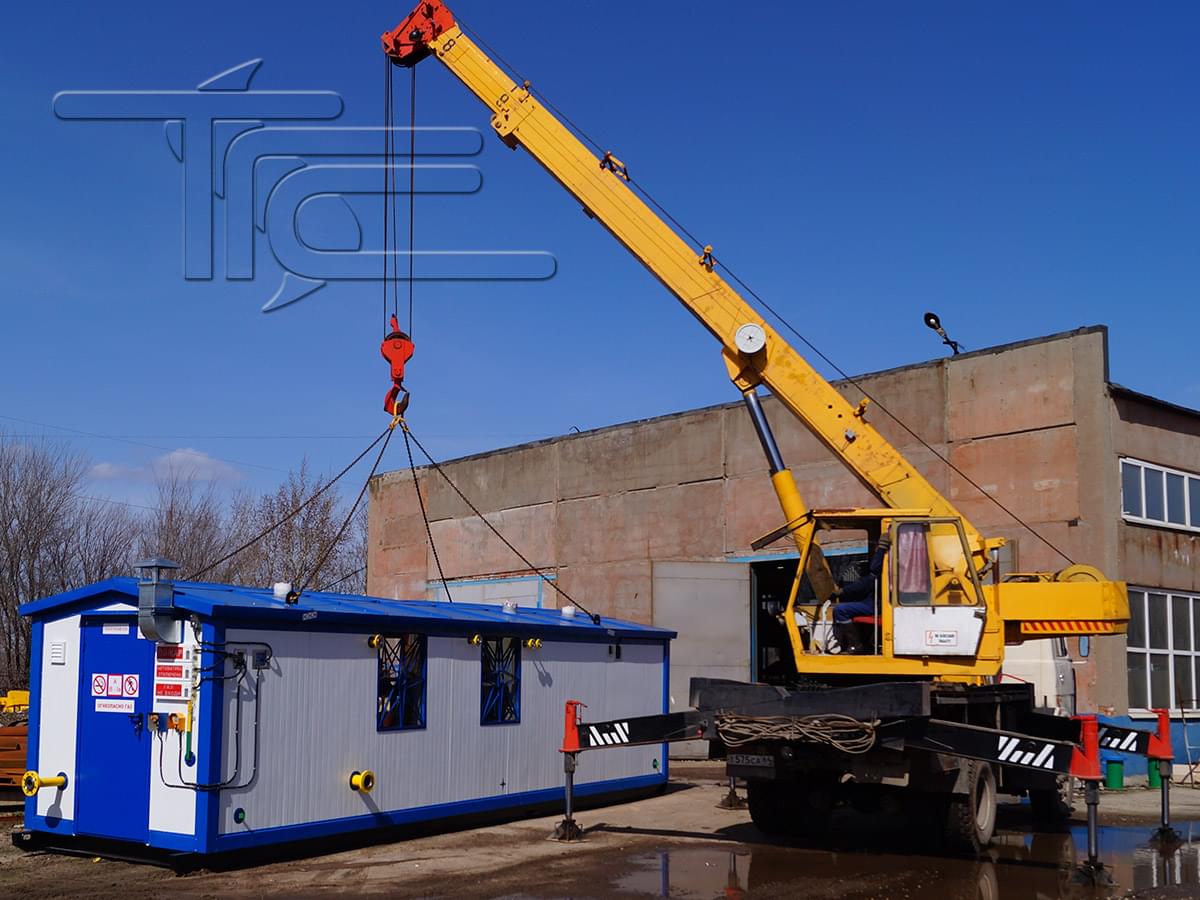

БПГ-11700 выполнен в блочном исполнении на цельносварной утепленной раме с ограждением и кровлей из сэндвич-панели 100 мм в корпоративных цветах заказчика.
Изделие поставляется в состоянии повышенной заводской готовности и монтируется в месте эксплуатации без применения огневых работ.
Класс взрывоопасной зоны:
- исполнение БПГ допускает его размещение в зоне В-1г.
- класс взрывоопасной зоны внутри БПГ – В-1а.

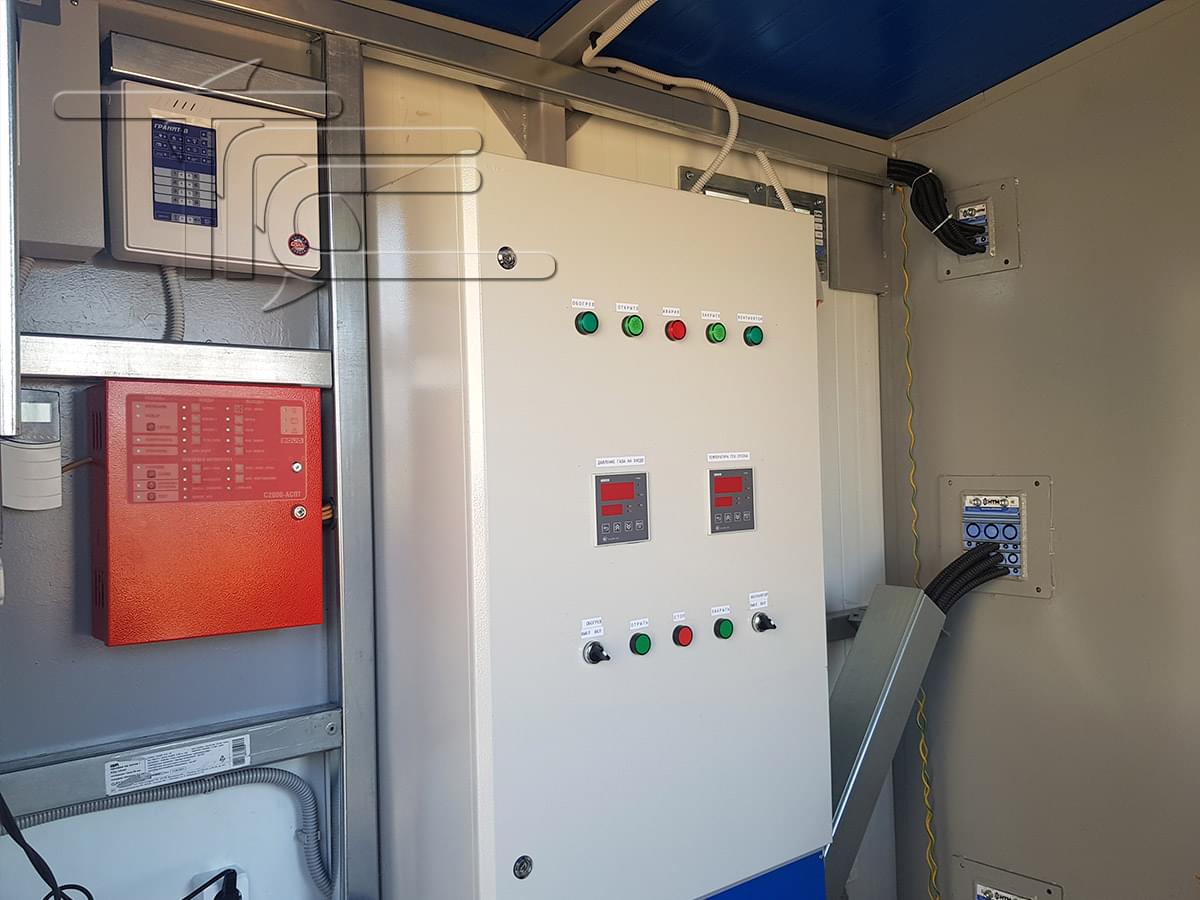

- исполнение шкафа управления, допускает его размещение в помещении с классом взрывоопасной зоны - невзрывоопасная.
Климатическое исполнение БПГ-11700 - УХЛ1 согласно ГОСТ 15150-69, автоматическое поддержание температуры внутри БПГ не ниже +5 °С.
Масса БПГ-11700, кг, ориентировочно, не более ………………….. 5500,0
БПГ спроектирован на:
Давление на входе PNвх = 2,0...5,5 МПа
Давление на выходе PNвых = 0,8...1,6 МПа
Расход Q=4000...11700 нм3/ч
Условия поставки: Предоплата 70% / 30% по уведомлению о готовности к отгрузке.
Срок поставки: до 120 дней.
Доставка товара осуществляется силами Транспортной Компании, за счет Покупателя.
Гарантийный срок эксплуатации составляет 12 месяца с даты предварительной приемки, но не более 24 месяцев после поставки.
