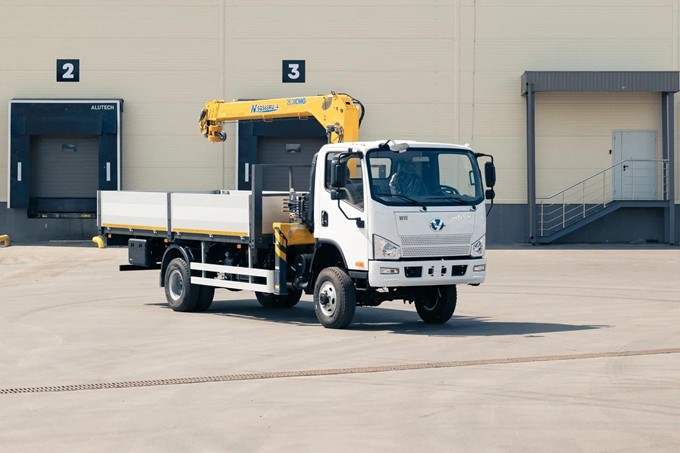

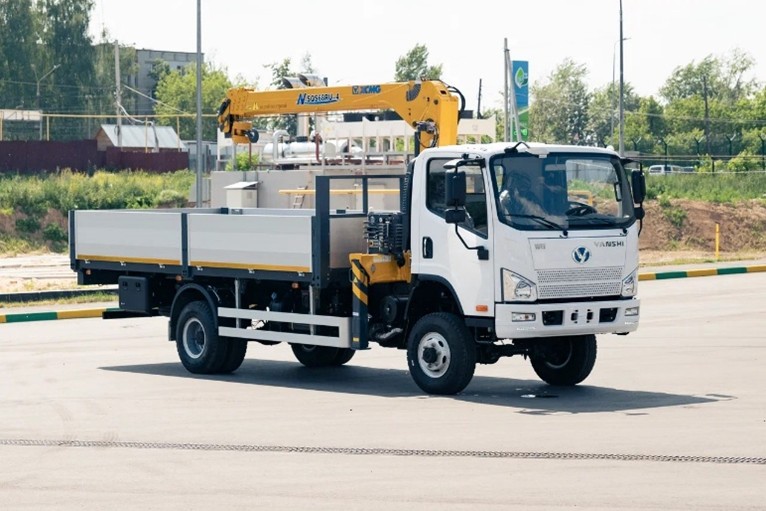

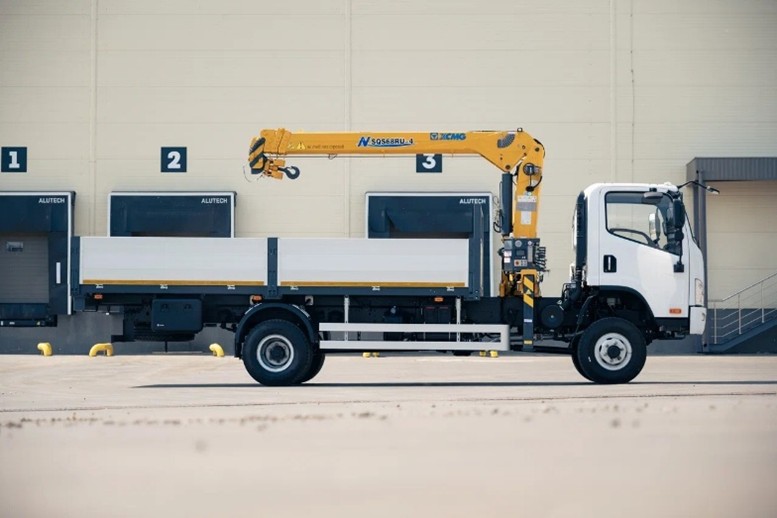

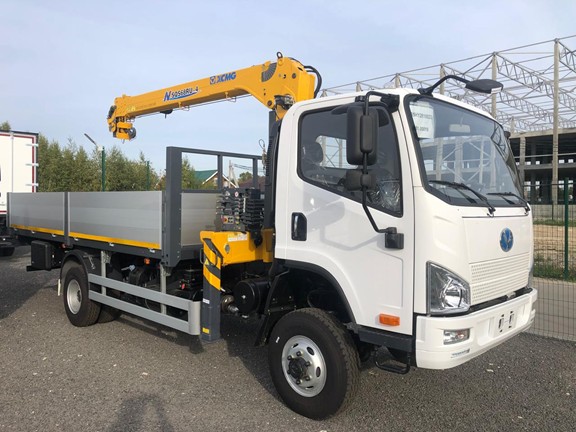

Автомобиль с краном манипулятором XCMG SQS68-4 и бортовой платформой 5200х2500х400 на базе Yanshi (FAW) 10

Наименование

Шасси автомобиля Yanshi 10

Тип кузова

Среднетоннажный грузовик Yanshi 10

Тип привода

Подключаемый полный привод с пониженной передачей. (PART-TIME, переключение высоких и низких передач)

Полная масса

10 000 кг

Снаряженная масса

5 980 кг

Колесная база

4200 мм

Минимальный дорожный просвет

220 мм

Кабина

Однорядная трехместная, откидная

Двигатель, экологический класс

Дизельный Турбированный, Common Rail YUCHAI YC4D150-50, 4214 см3, Евро 5, AdBlue

Мощность двигателя

143 л.с. 2800 об/мин

Максимальный крутящий момент

500/1400~1800 Нм/(об/мин)

Расход топлива

14 л/100 км

Коробка передач

Механическая 6 ступенчатая

Максимальная скорость

94 км/ч

Объем топливного бака

150 л

Размер колес

8,25 R16

Тормозная система

Двухконтурная пневматическая

Бортовая сеть

24 В

Напряжение/емкость аккумулятора

2*12/120 (В/Ач)

Мощность генератора

1,9 кВт

КОМ

200 Нм Передаточное число: 1,417 вн. шлиц (6×20,2×25) 988 ~ 1270 (об/мин). Номинальная мощность 21 ~ 27 (кВт)

Комплектация автомобиля

Передняя подвеска рессорная со стабилизатором поперечной устойчивости и амортизаторами Двускатные задние колеса Гидроусилитель руля Круиз Контроль Алюминиевый топливный бак Бак AdBlue 25л Пониженная передача Шины для эксплуатации в тяжелых условиях, на дорогах, имеющих асфальтовое или грунтовое покрытие. Коробка отбора мощности (внутренний шлиц 6 зубьев, приводной вал, фланец 4 отверстия) Кнопка включения КОМ в кабине водителя Передние противотуманные фары Задняя противотуманная фара Центральный замок Бортовой компьютер Электростеклоподъемники Магнитола с Bluetooth и USB, SD, AUX Зеркала заднего вида с электрическим подогревом Топливный фильтр с электрическим подогревом Кондиционер кабины водителя с режимом рециркуляции Отопитель кабины водителя Дистанционный привод КПП Теплопоглощающие стекла Карманы левой, правой двери Подстаканники Перчаточный ящик Освещение кабины Солнцезащитные козырьки Откидной столик в спинке сидения Регулируемая рулевая колонка Брызговики передних колес Розетка/Прикуриватель 24В

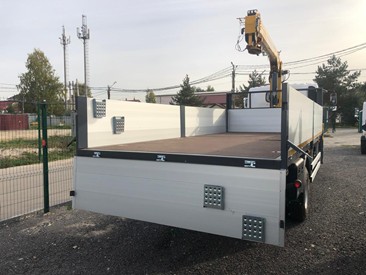

Параметры бортовой платформы

+

Наружные размеры платформы, мм ( длина - ширина - высота)

5200 - 2500 - 400

Основание бортовой платформы:

Из конструкционной стали, покрытие 2-х слойное 2-х компонентное полиуретановое, окрашенное в чёрный цвет. Перед покраской подвергается дробеструйной обработке.

Крепление кузова к раме шасси:

Кронштейно-болтовое крепление

Пол: внутренний жёсткий материал:

Фанера влагостойкая транспортная 21 мм, с такелажными кольцами

Борт:

Алюминиевый борт, высота 400 мм.

Передняя стенка

Алюминиевый борт, высота 400 мм + стальной каркас защиты кабины

Промежуточные стойки:

Стальные, легкосъёмные, ломающиеся с алюминиевыми замками. По 1 шт. на каждой стороне.

Задние стойки:

Стальные, легкосъёмные

Замки:

Алюминиевые, вертикальные

Крепление груза:

Такелажные скобы стальные, 10 шт. (по 5шт. с каждой стороны).

Оборудование:

• Резиновые отбойники на заднем проёме кузова; • Боковая защита откидывающаяся алюминиевая; • Защитный стальной бампер под задние фонари и номерной знак • Подножка для доступа на бортовую платформу; • Задний противоподкатный брус; • Пластиковые подкрылки с резиновыми брызговиками; • Контурная маркировка свето-возвращающими плёнками.

Электрооборудование:

Боковые габаритные диодные фонари жёлтого цвета.

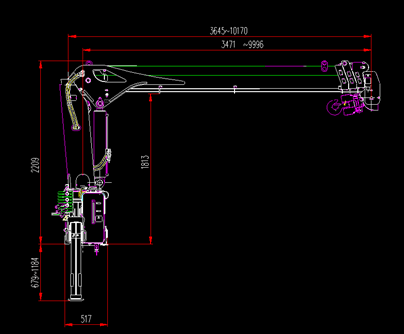

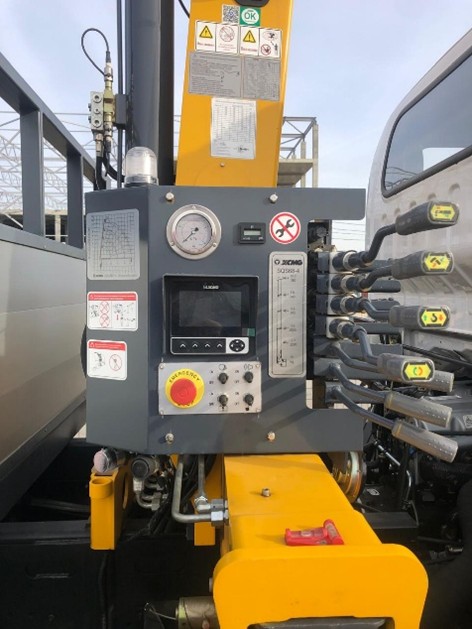

Параметры крана-манипулятора

XCMG SQS68-4

Максимальный подъемный момент, kN

68

Максимальная грузоподъемность, kg

3200

Максимальный вылет, m

10

Максимальная высота, m подъема,

11.5

Длина стрелы, m

3.64~10.17

Диапазон подъема

0～75°

Угол поворота стрелы, градус

360°

Расстояние между опорами, m

2.64~3.84

Параметры

гидравлической системы

Номинальный расход системы, L/min

50

Номинальное давление, MPa

20

Мощность, kW

19

Объем гидравлического бака, L

60
