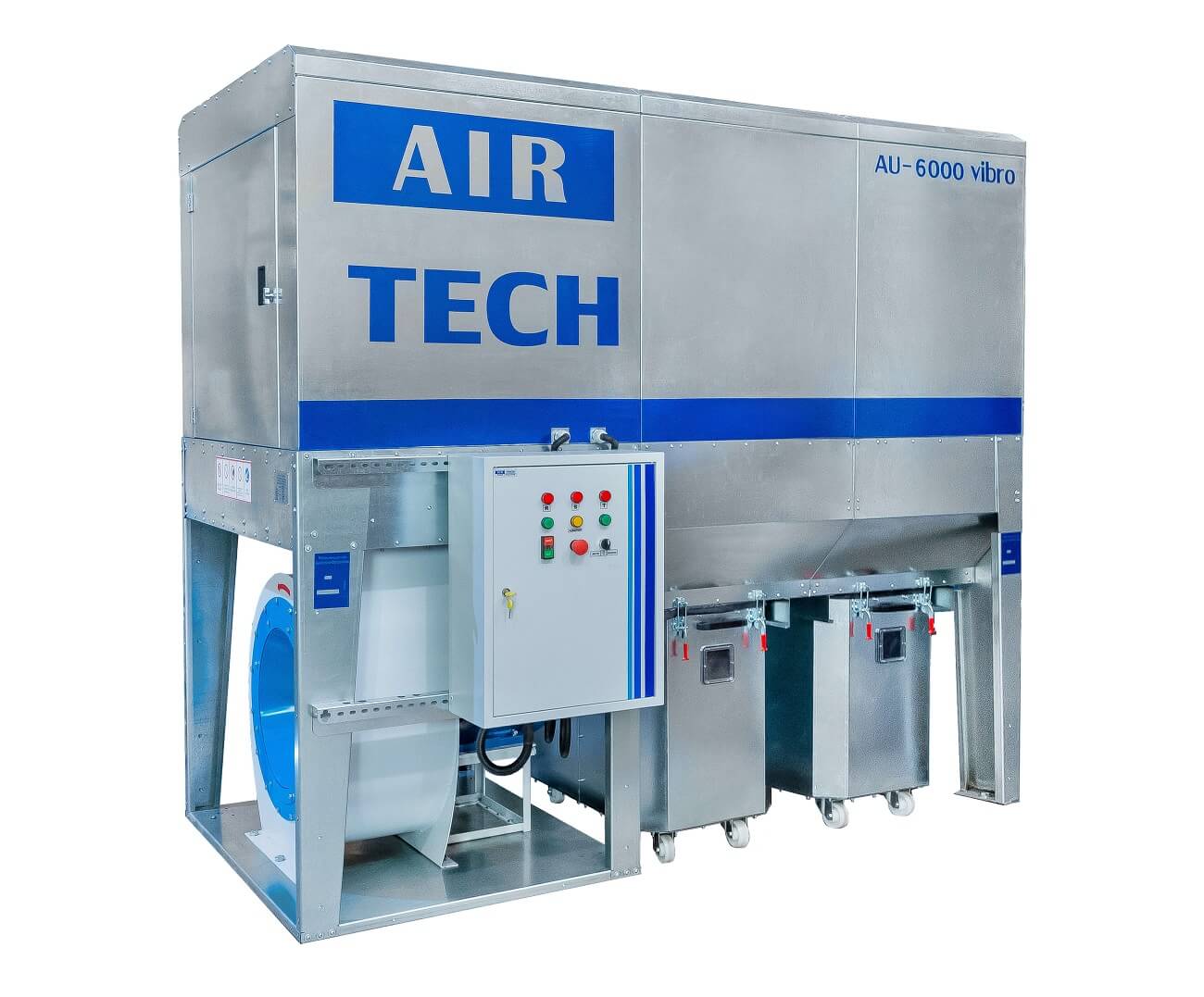

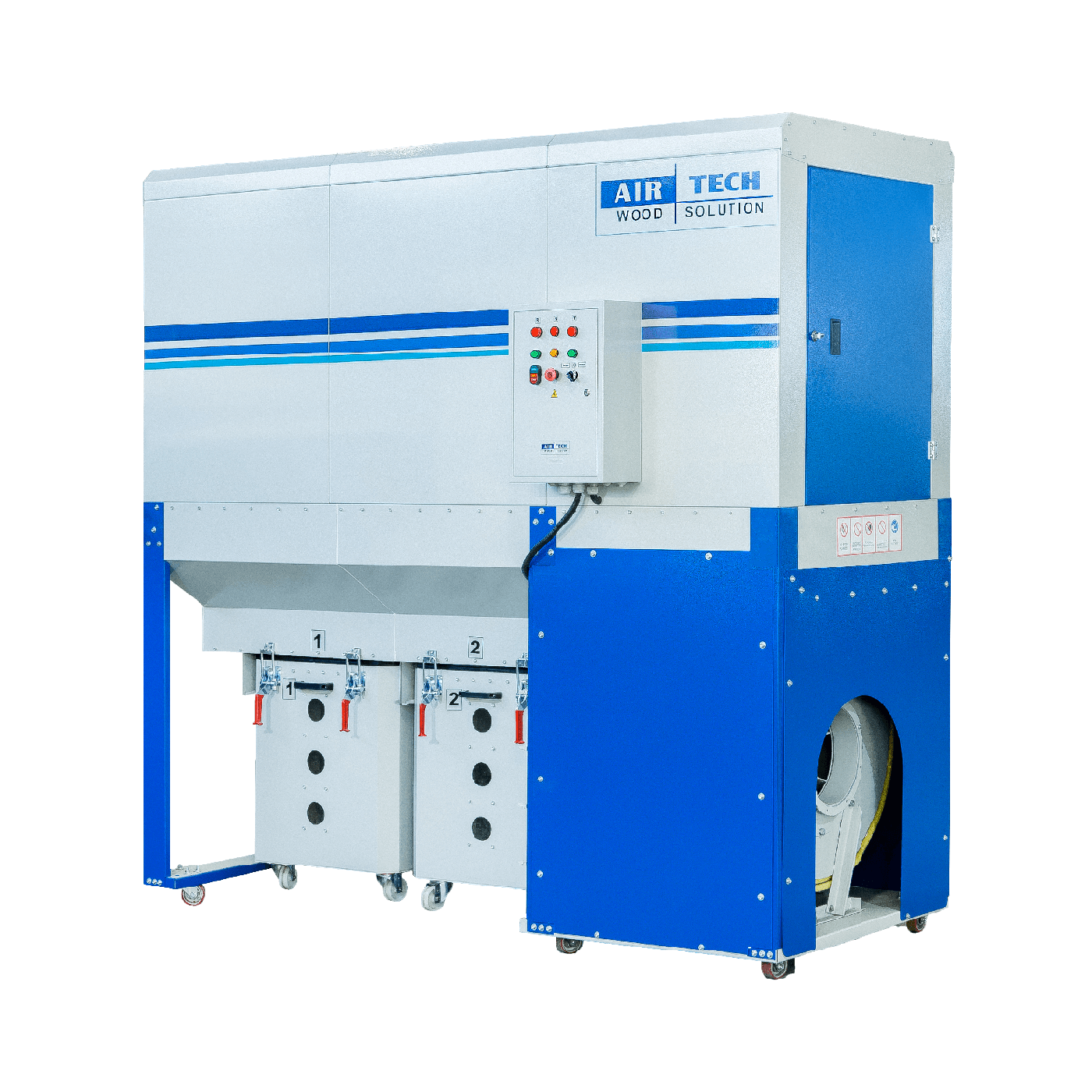

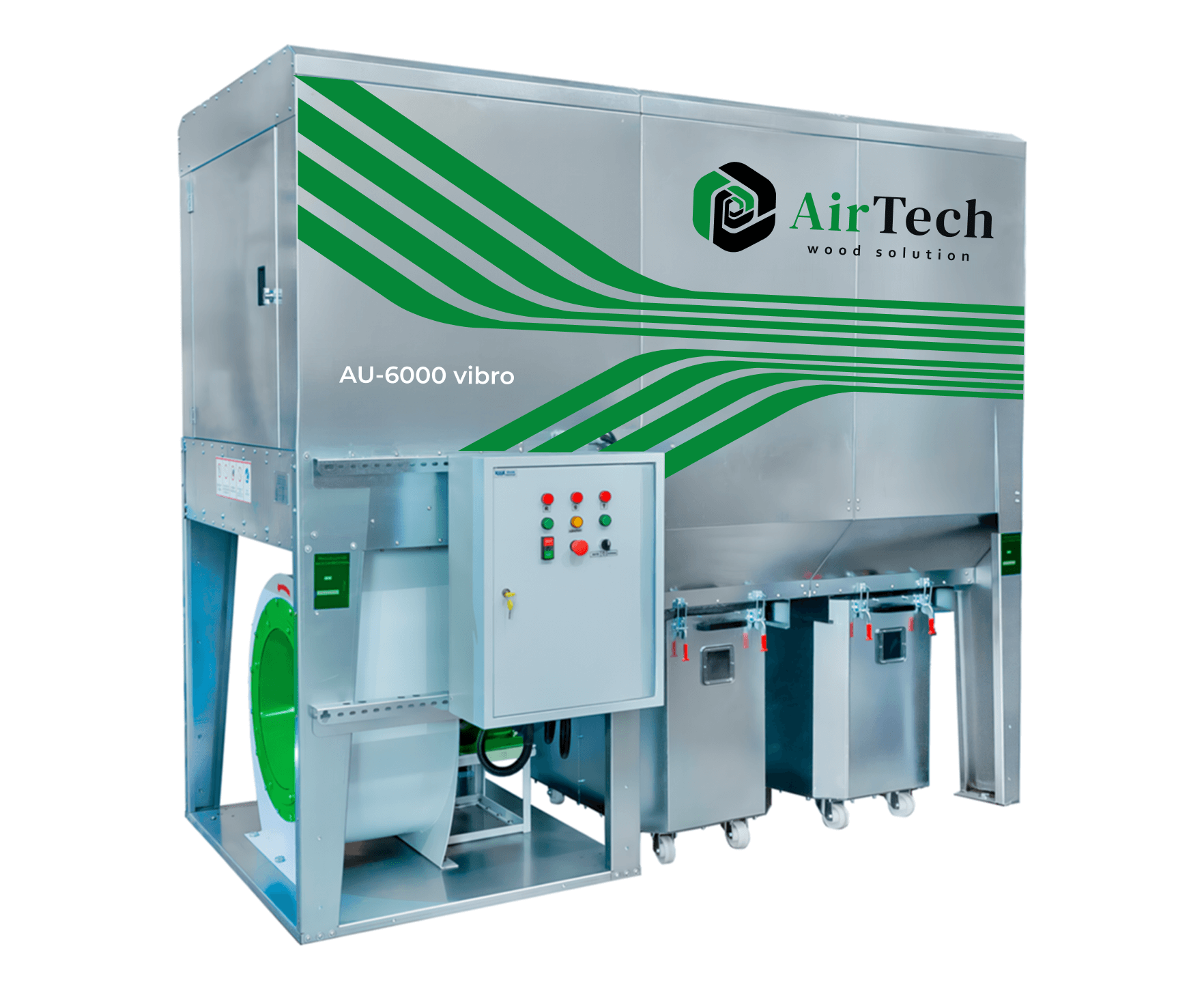

Аспирационная установка AIRTECH AU-6V с рукавными фильтрами

Аспирационная установка AIRTECH AU-6V с рукавными фильтрами

Компактная установка для участка, где пыль дают один-два станка: фрезерный или с ЧПУ, пильный, шлифовальный. Ловит сухую неслипающуюся древесную и абразивную пыль, опилки и стружку. Основная сфера, мебельное и деревообрабатывающее производство, а ещё установку берут для пластика, камня и бумаги. Может стоять у одного станка или быть точкой в общей сети до 6 000 м3/ч.

Главное в цифрах
• Расход воздуха 6 000 м3/ч, разрежение 2 700 Па.

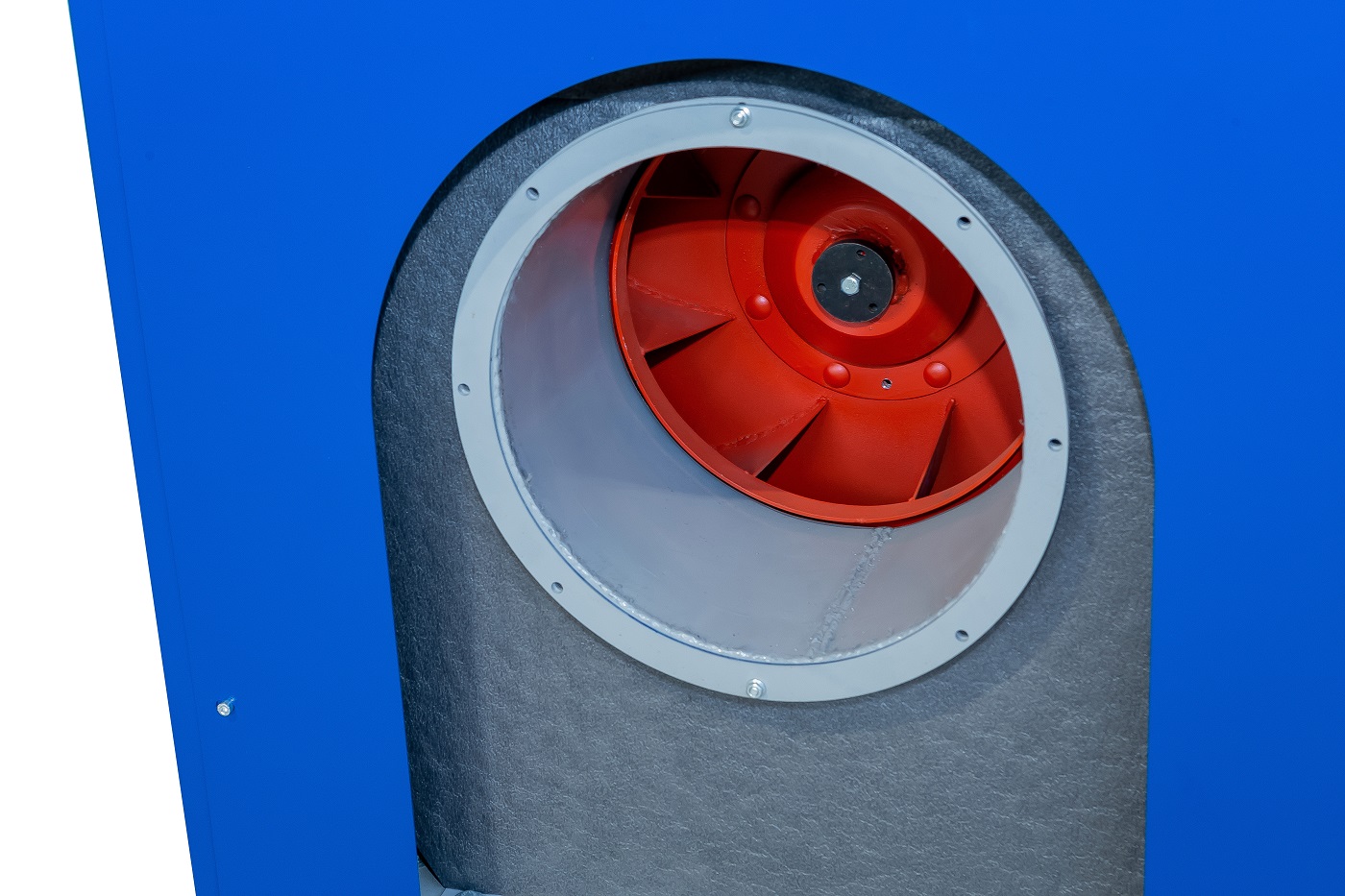

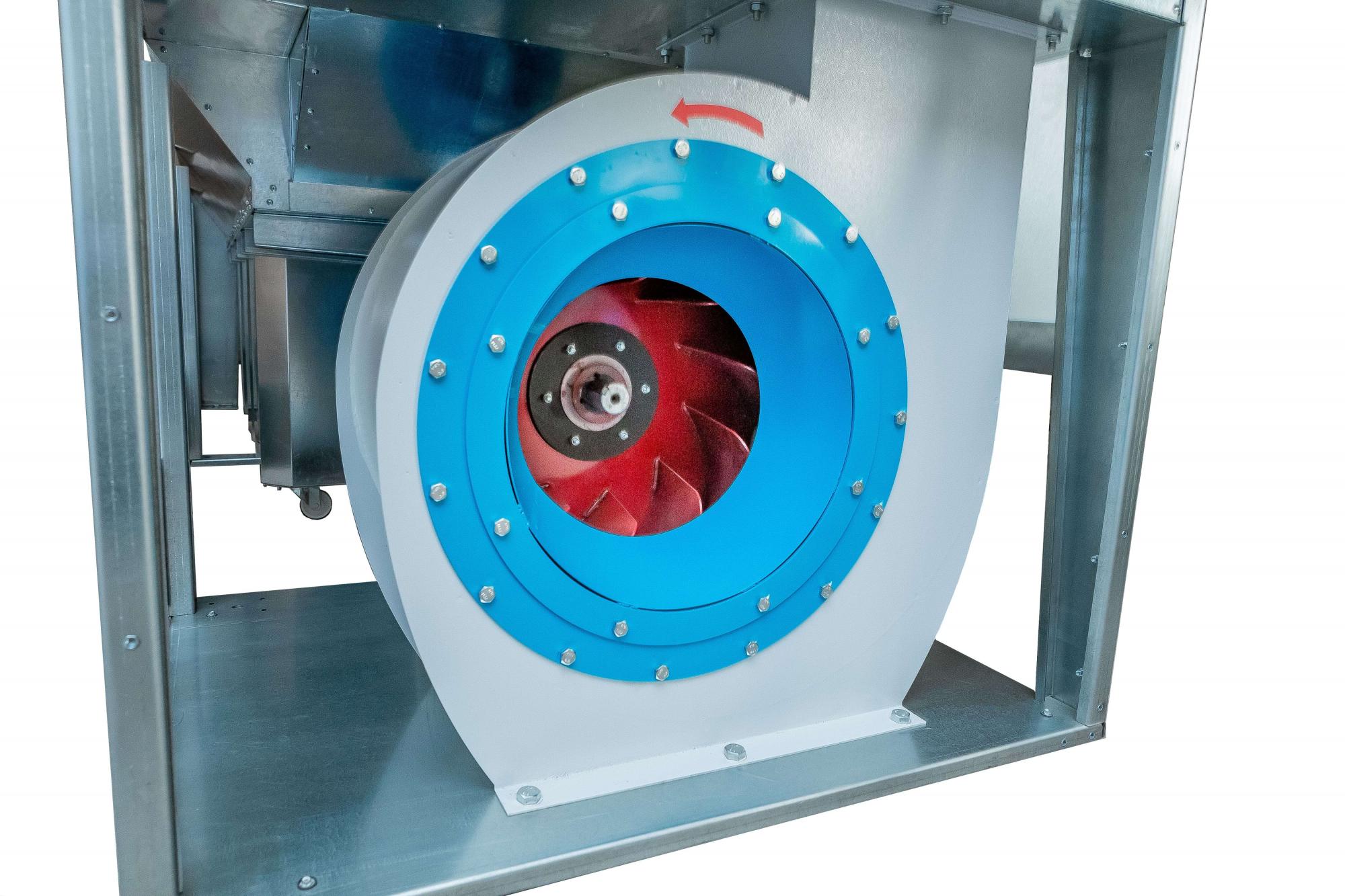

• Радиальный вентилятор среднего давления с пониженным шумом, двигатель 5,5 кВт (около 0,92 кВт на 1 000 м3/ч).
• Патрубок 315 мм, скорость воздуха в нём при полном расходе около 21 м/с.

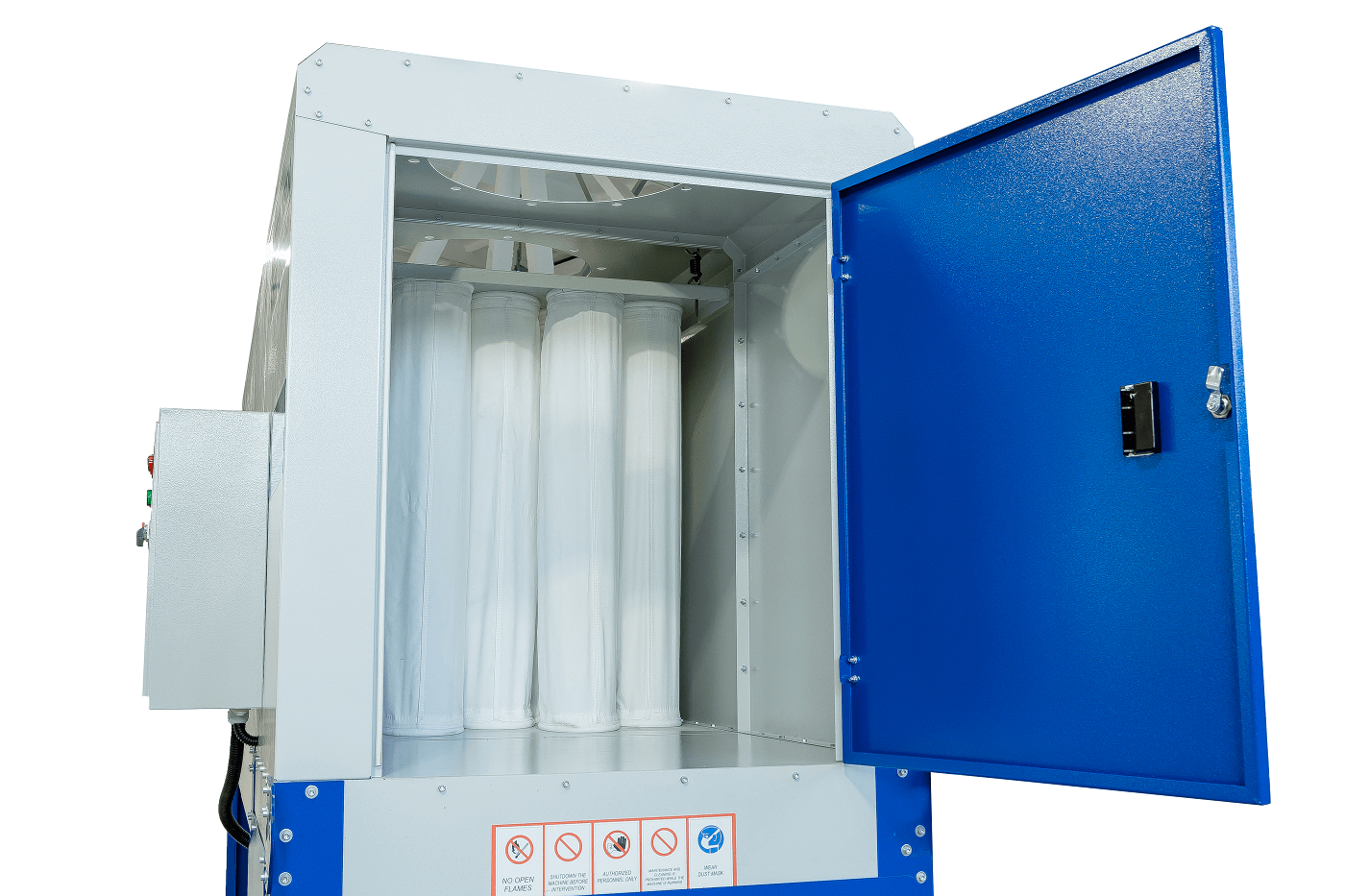

• 36 рукавов общей площадью 17,5 м2 (на каждый приходится почти полметра). Ткань PES 500: полиэстер плотностью 500 г/м2, класс очистки F9.
• Нагрузка на ткань около 343 м3 воздуха в час на 1 м2, то есть порядка 9,5 см/с.

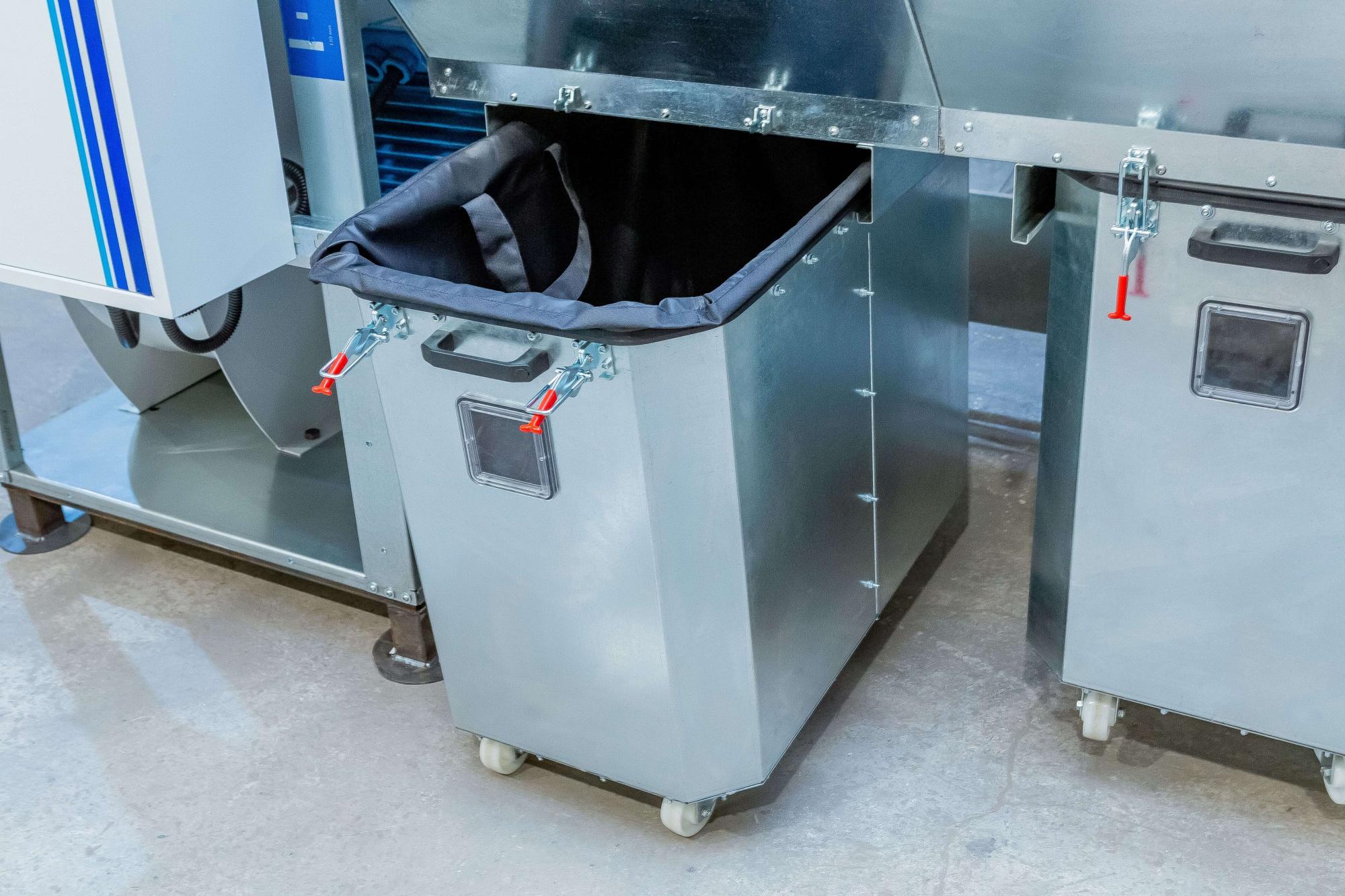

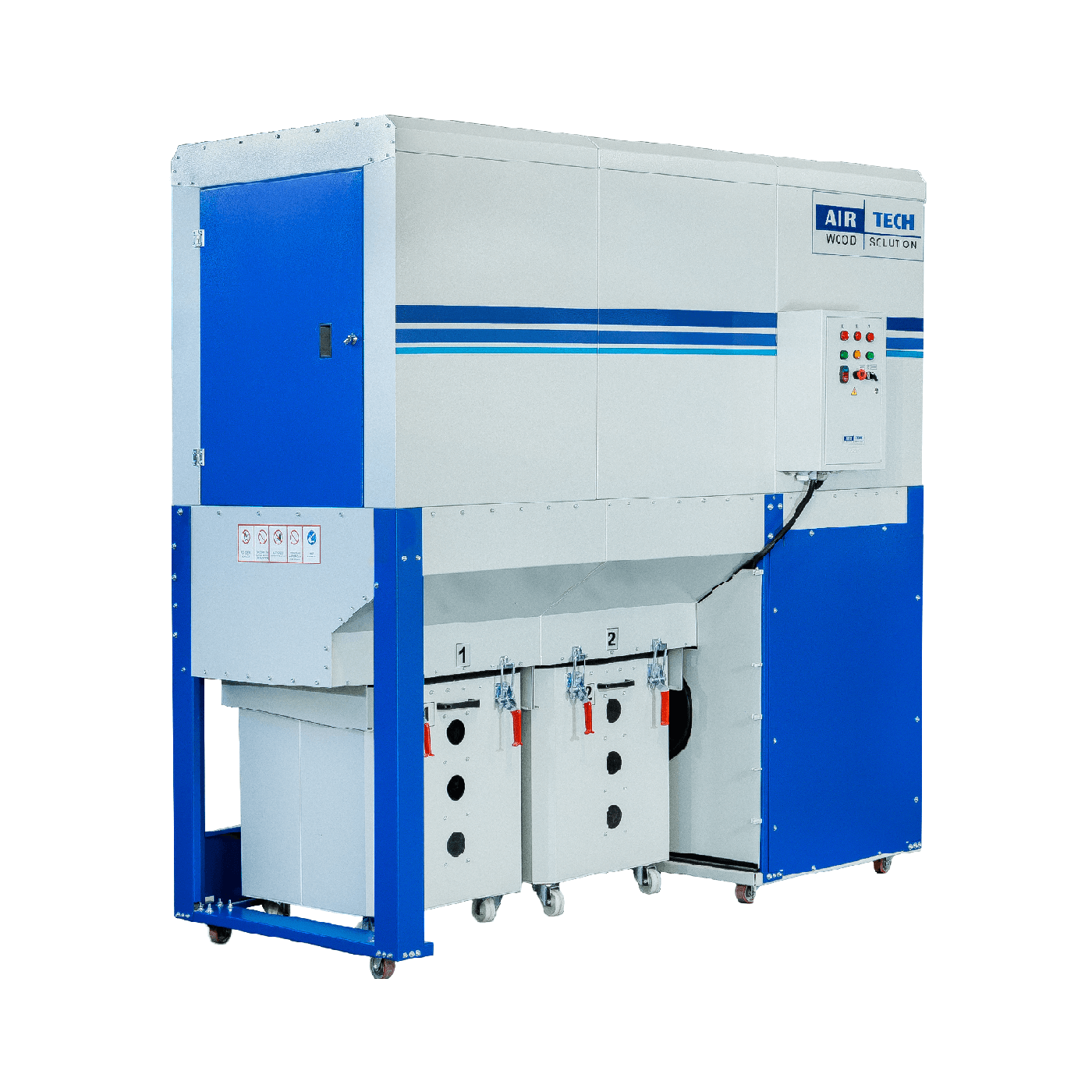

• Два контейнера по 210 л, вместе 420 л.

Как очищаются рукава

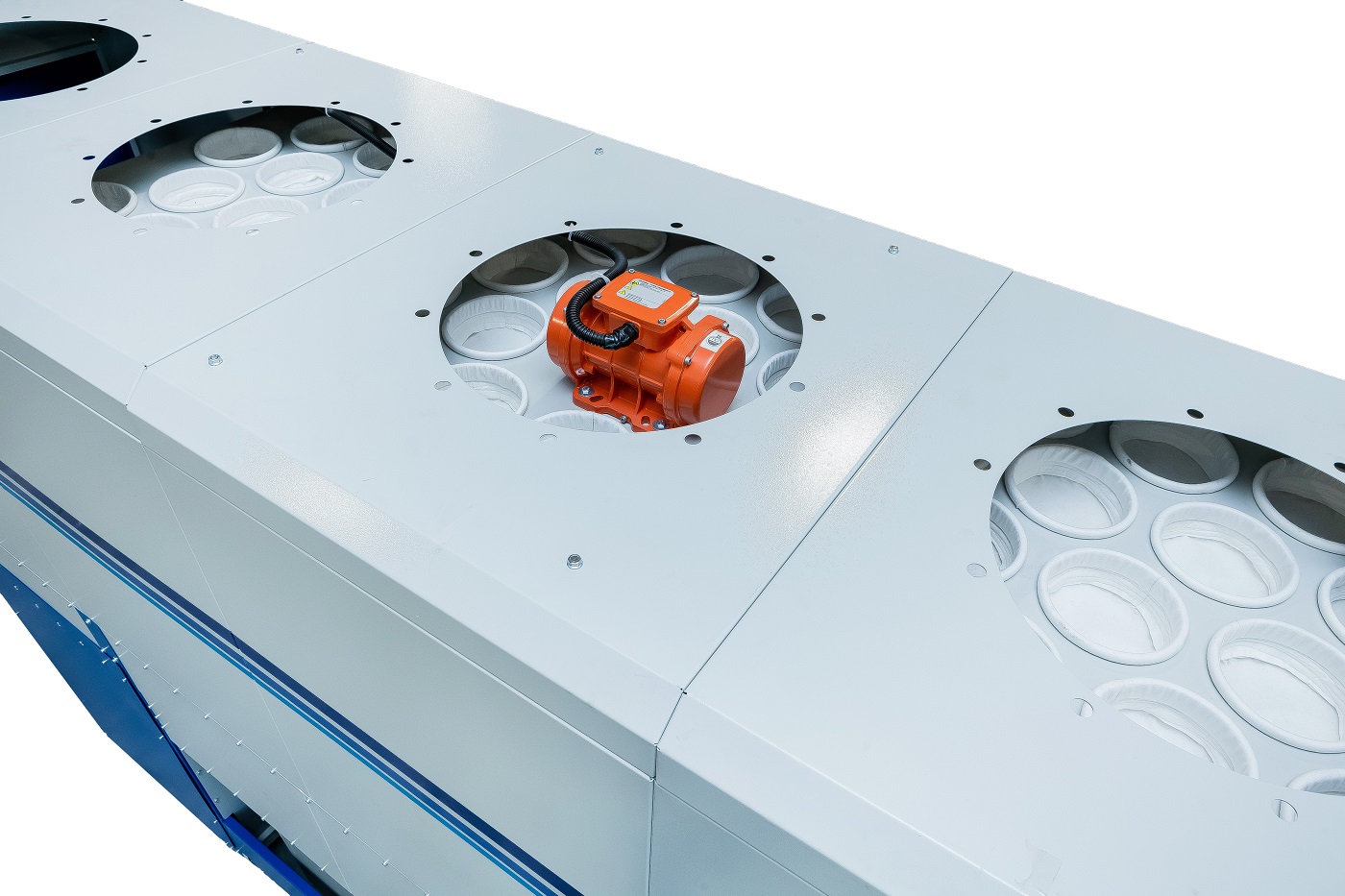

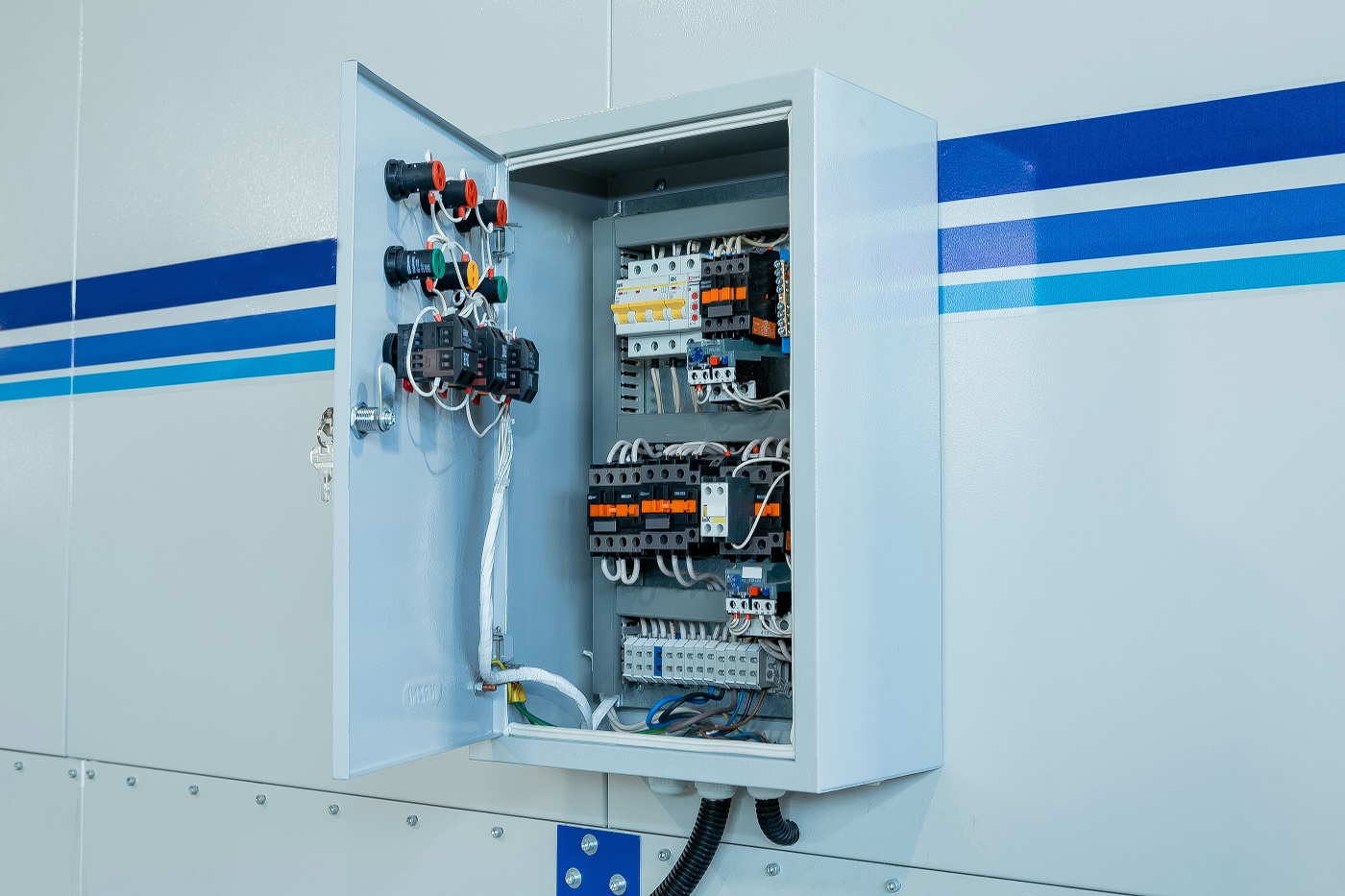

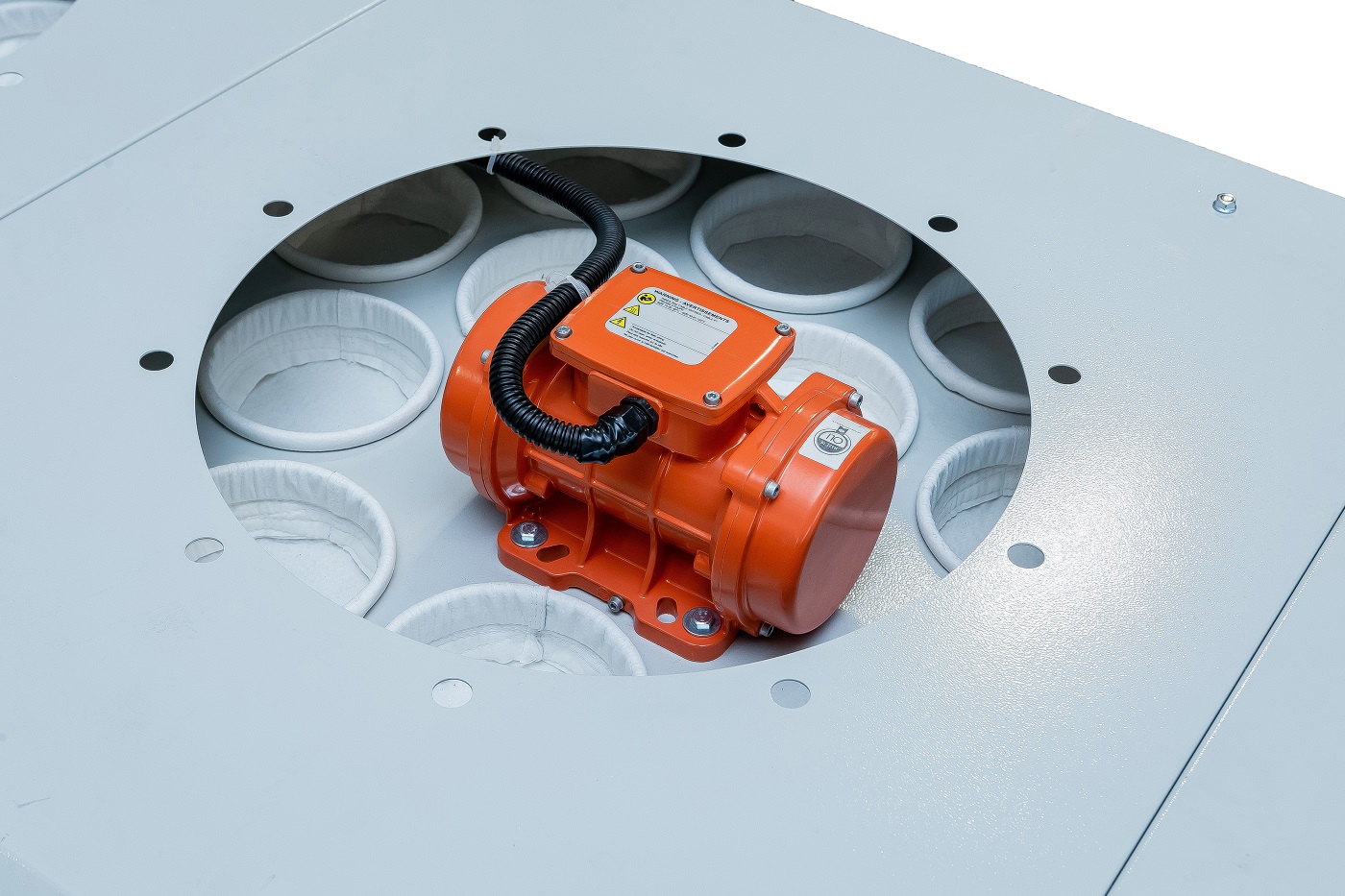

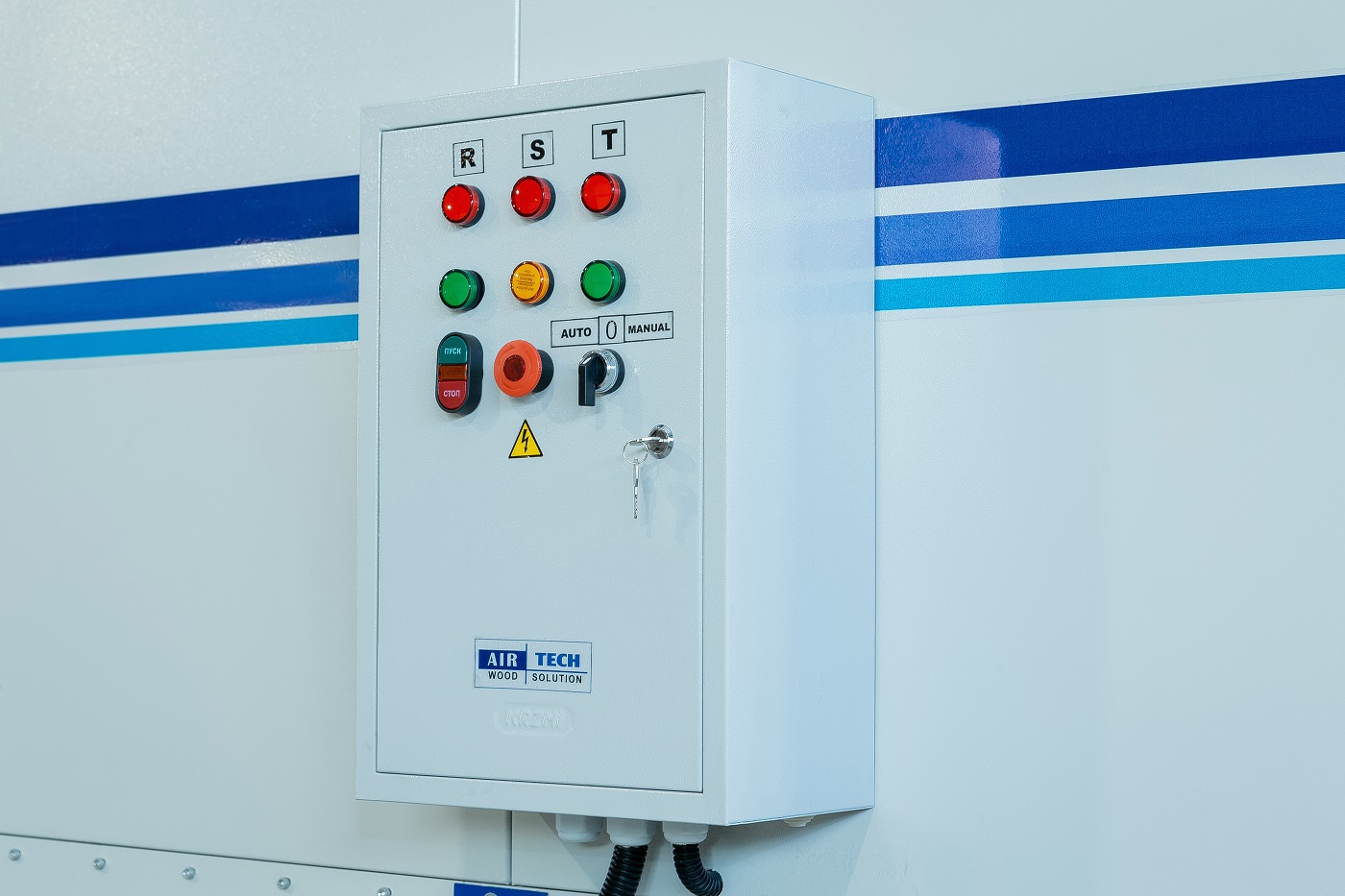

Один вибромотор 0,75 кВт встряхивает рукава. Блок управления запускает главный двигатель и цикл встряхивания по реле времени, так что оператор очисткой не занимается. Установка при этом не останавливается.

Габариты и корпус

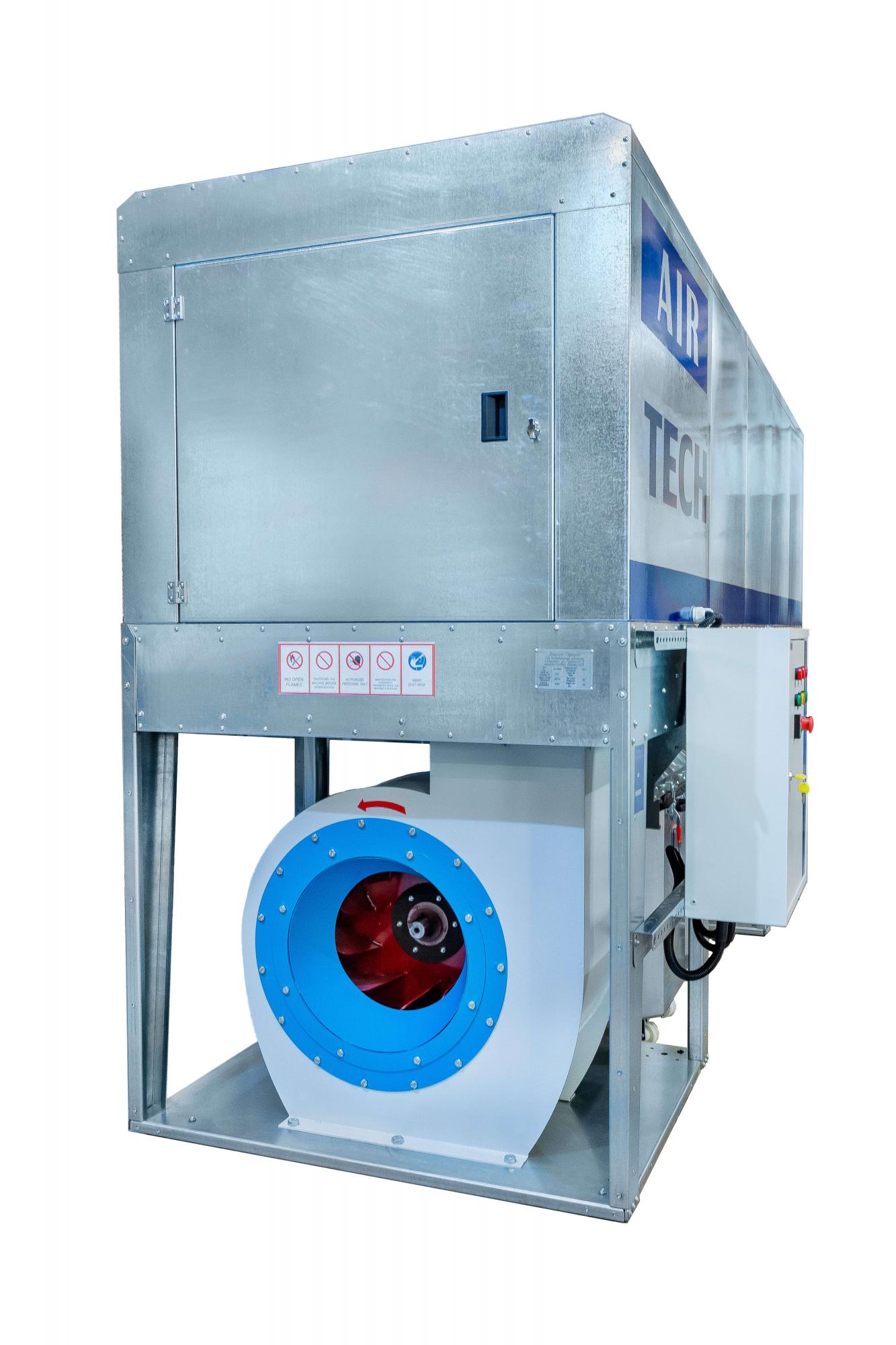

Установка занимает на полу 2,35 на 1,2 м, это около 2,8 м2. Высота 2,28 м, вес 445 кг. Корпус оцинкованный, листовая сталь 1,5 либо 3 мм на выбор.

Что можно изменить
По заказу доступны: продувка рукавов сжатым воздухом взамен встряхивания, выгрузка пыли шлюзом или шнеком без контейнеров, инвертер для настройки вентилятора и противопожарная система.

Рядом в линейке

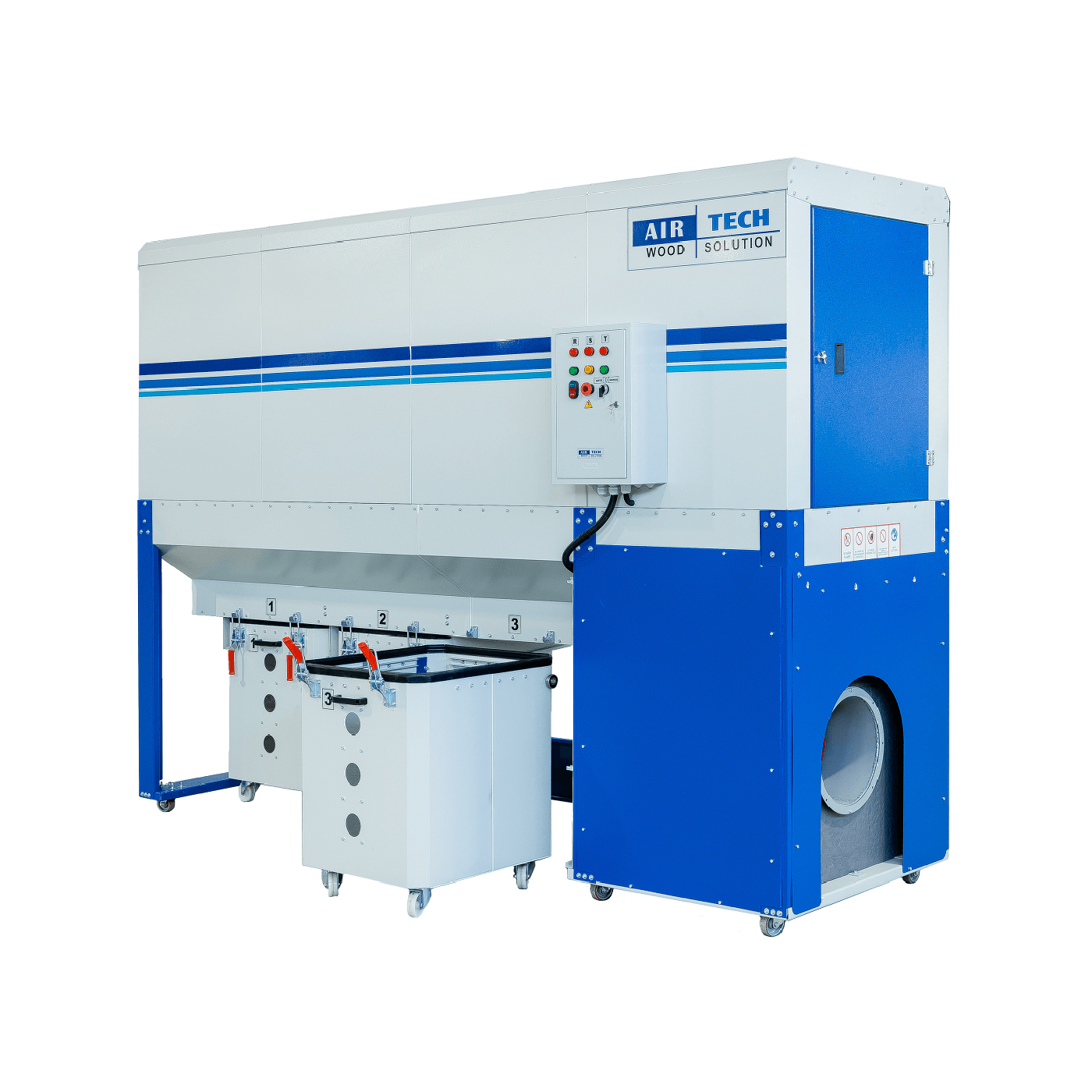

AU-10V берёт 10 000 м3/ч (в 1,7 раза больше), у неё 54 рукава на 28 м2 и 3 контейнера, весит она 650 кг, на 205 кг больше. При тонкой пыли можно взять AU-6K с тем же расходом воздуха, но с картриджными фильтрами.
