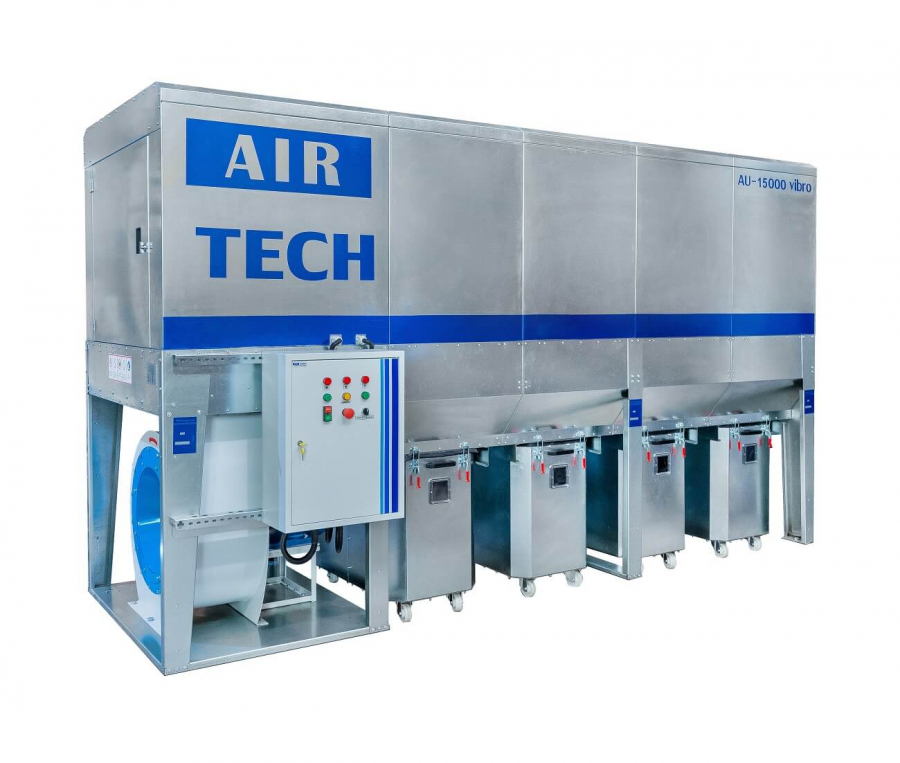

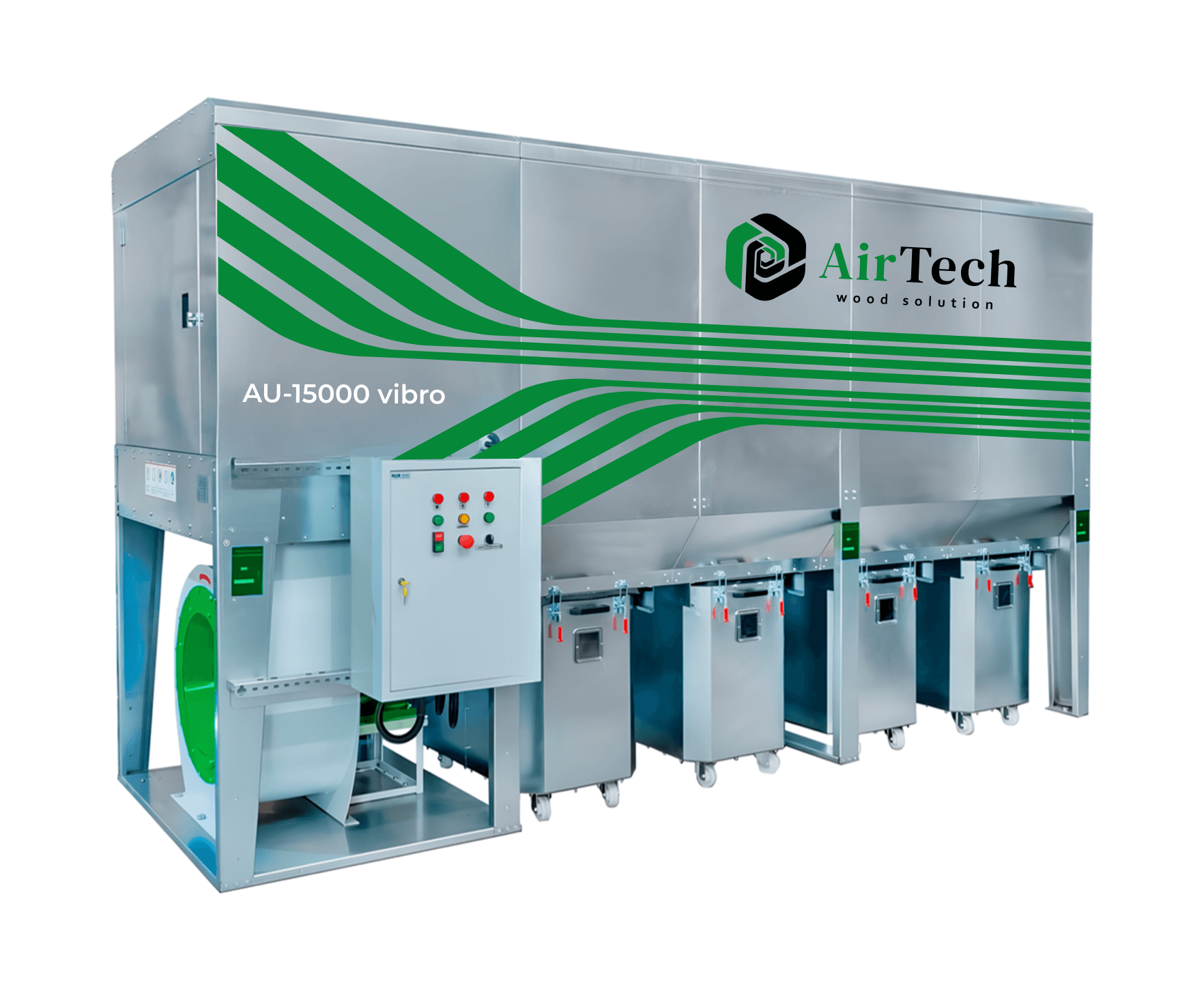

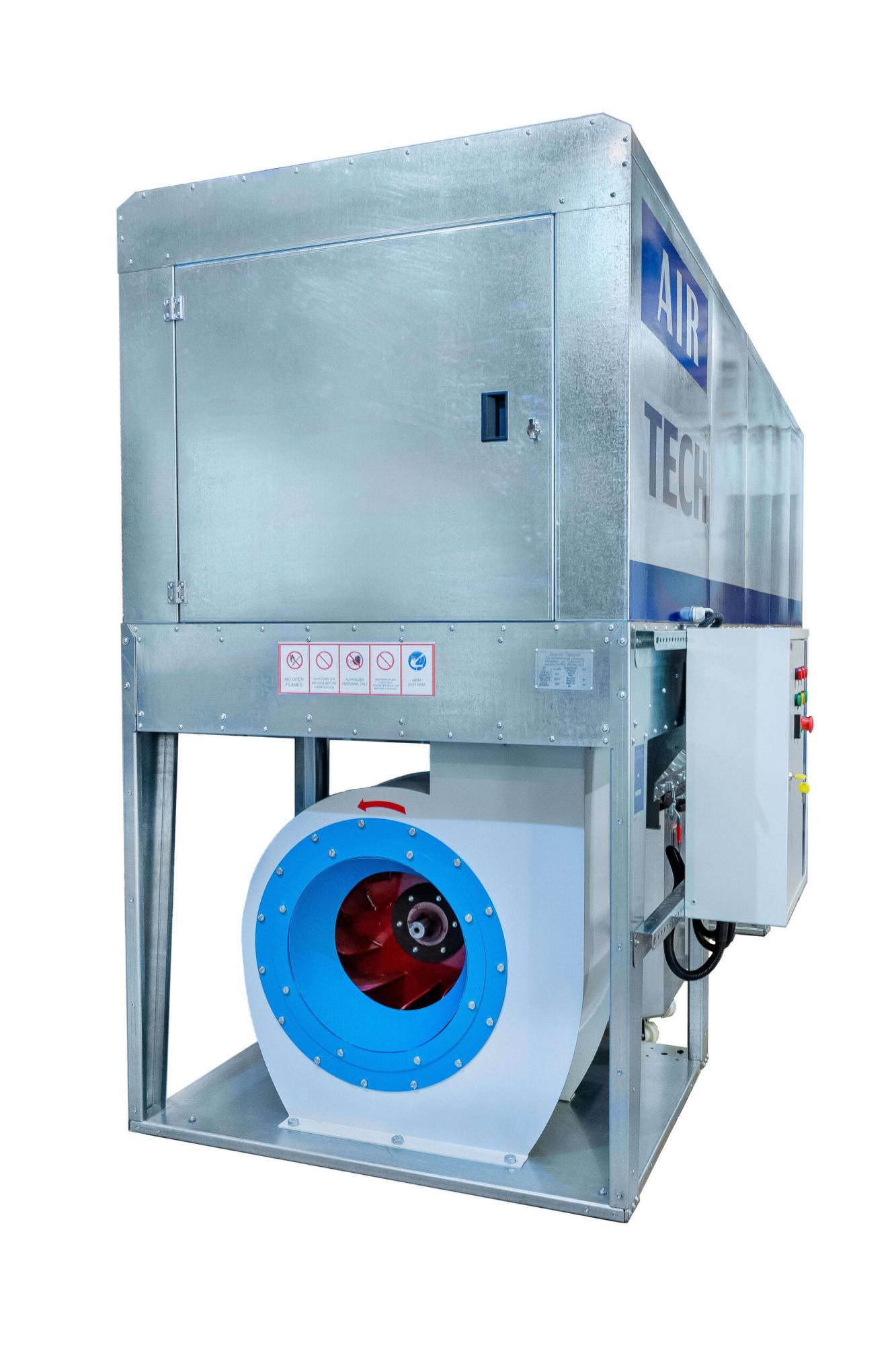

Аспирационная установка AIRTECH AU-15V с рукавными фильтрами

Аспирационная установка AIRTECH AU-15V с рукавными фильтрами

Для каких задач. AU-15V берут, когда у цеха общая сеть воздуховодов и на ней одновременно открыты несколько точек: пиление, фрезерование, шлифование на крупных деревообрабатывающих производствах. Главная её нагрузка - стружка и опилки. Установка справляется и с сухой пылью других материалов, если та не слипается.

Основные цифры.

• Разрежение 3 500 Па при расходе воздуха до 15 000 м3/ч.

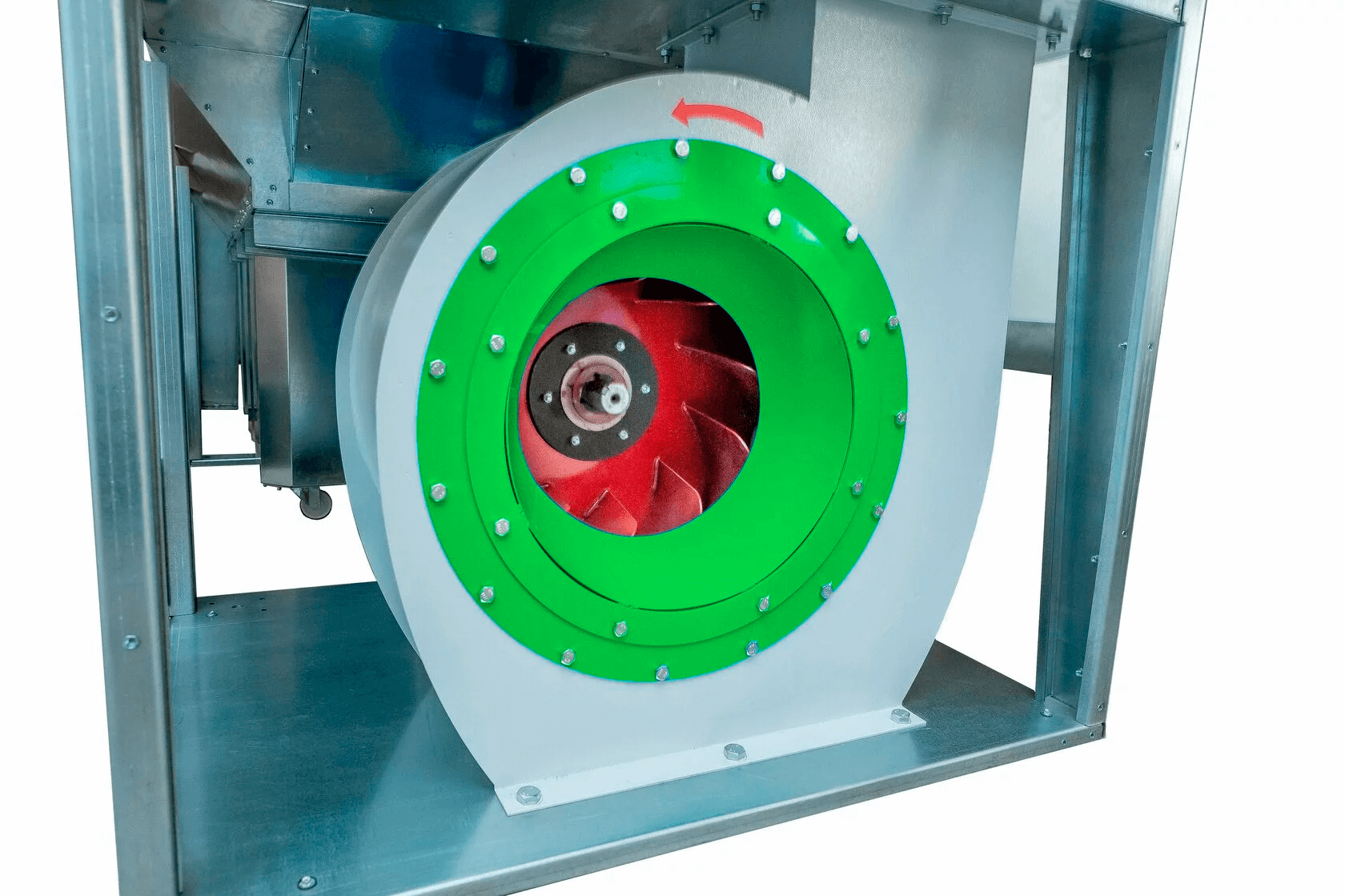

• Электродвигатель вентилятора 18,5 кВт, то есть около 1,2 кВт на каждую тысячу кубометров воздуха; вентилятор разработан и выпускается в AirTech.
• Патрубок: 450 мм, скорость воздуха в нём при полном расходе около 26 м/с.

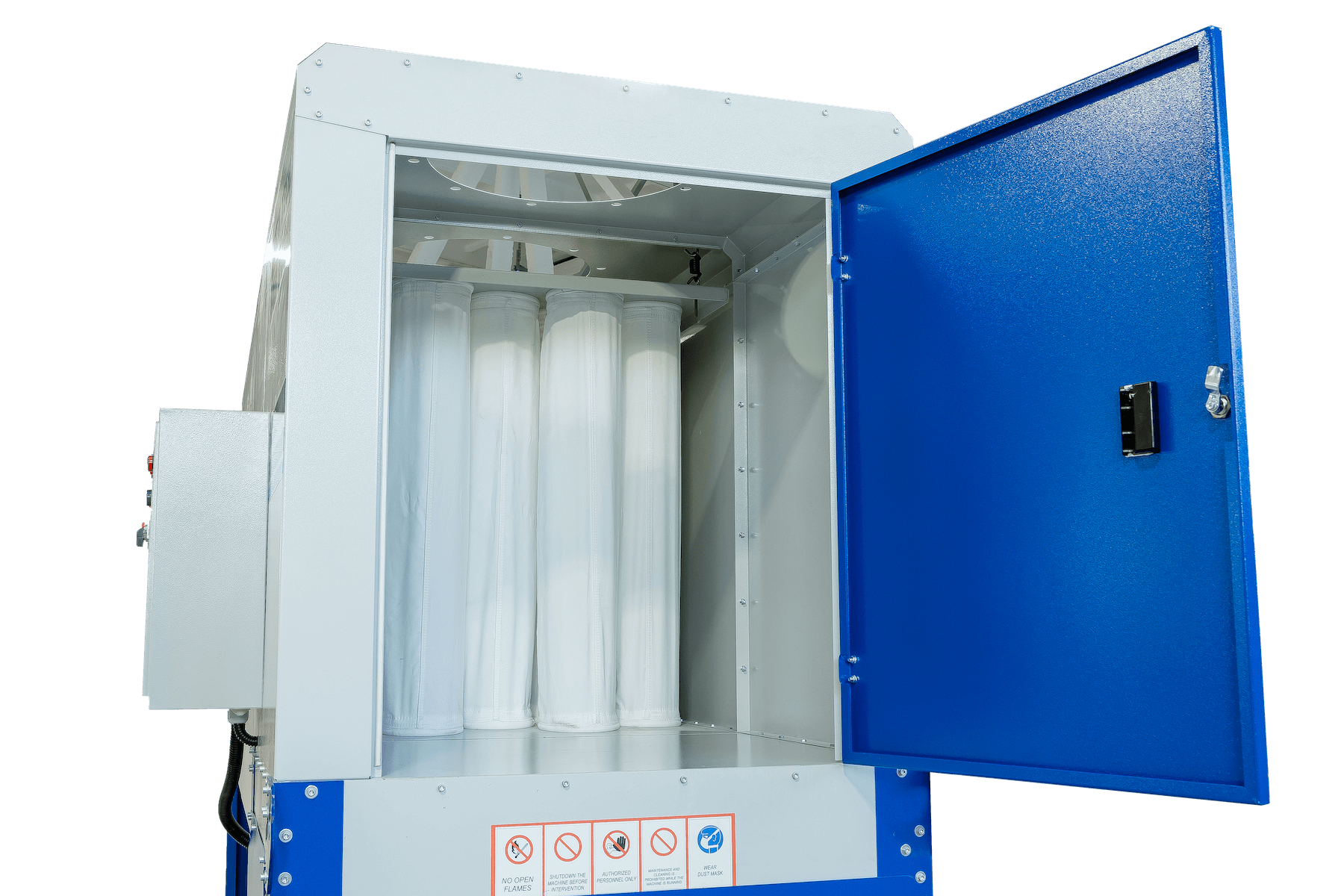

• Фильтрация: 72 рукава общей площадью 42 м2 (около 0,58 м2 на рукав); полиэстер PES 500, 500 г на квадратный метр, класс очистки F9.
• Расчётная скорость фильтрации около 10 см/с: на каждый квадратный метр ткани за час проходит примерно 357 м3 воздуха.

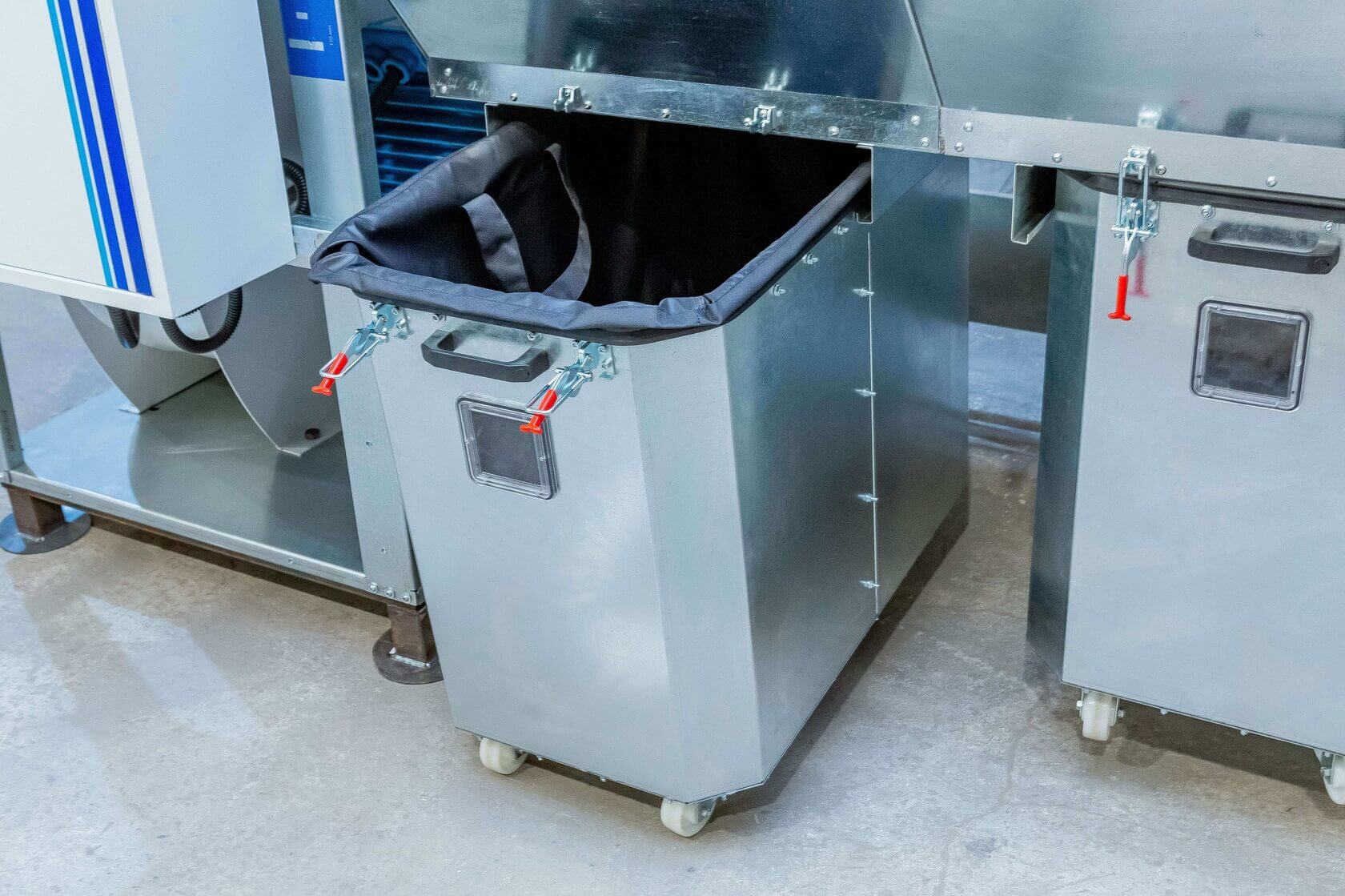

• Накопление отходов: четыре контейнера, вместе 840 л.
• Размеры: 3,754 на 1,2 м в плане (около 4,5 м2), высота 2,28 м.
• Масса: 768 кг.

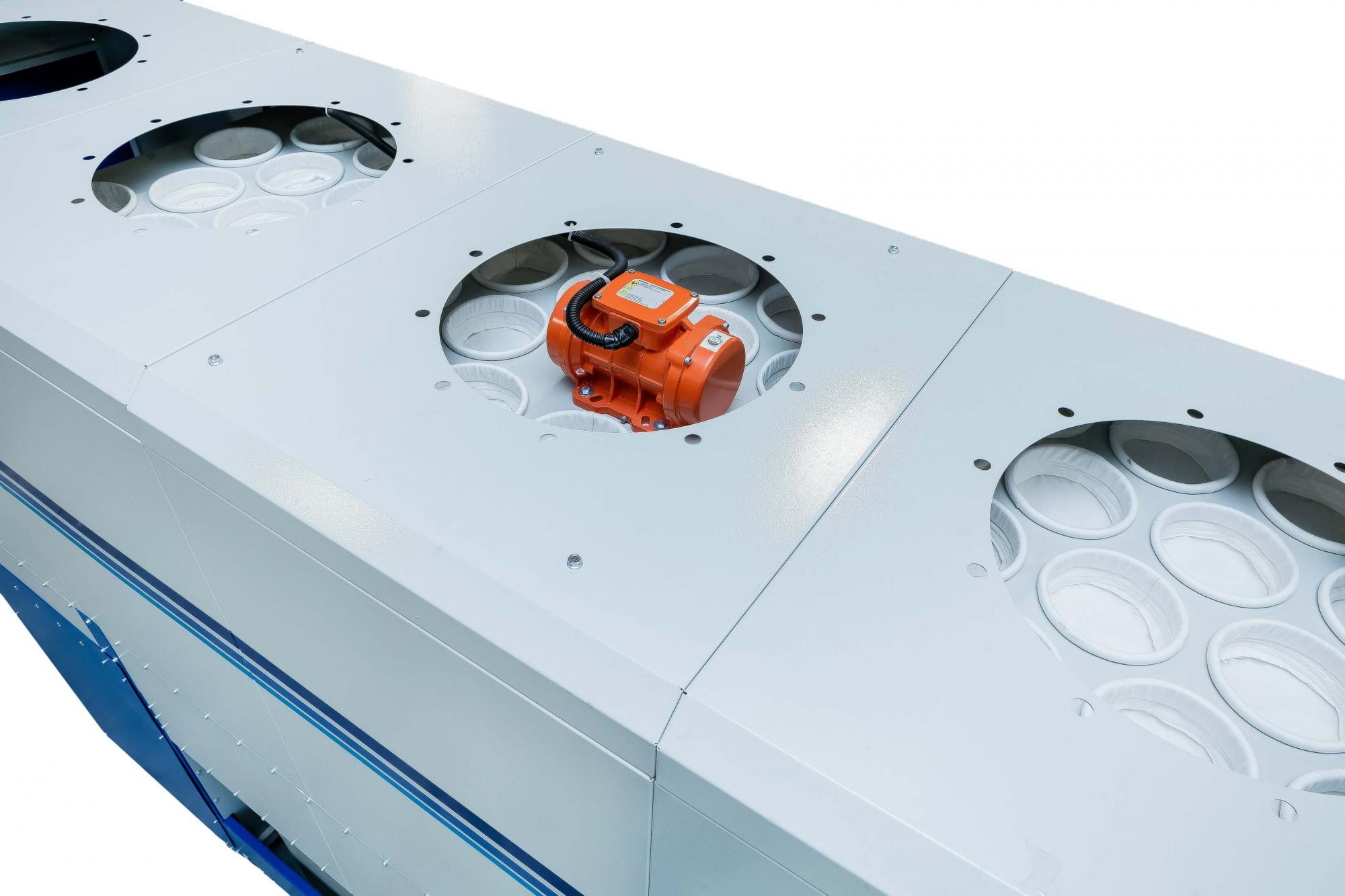

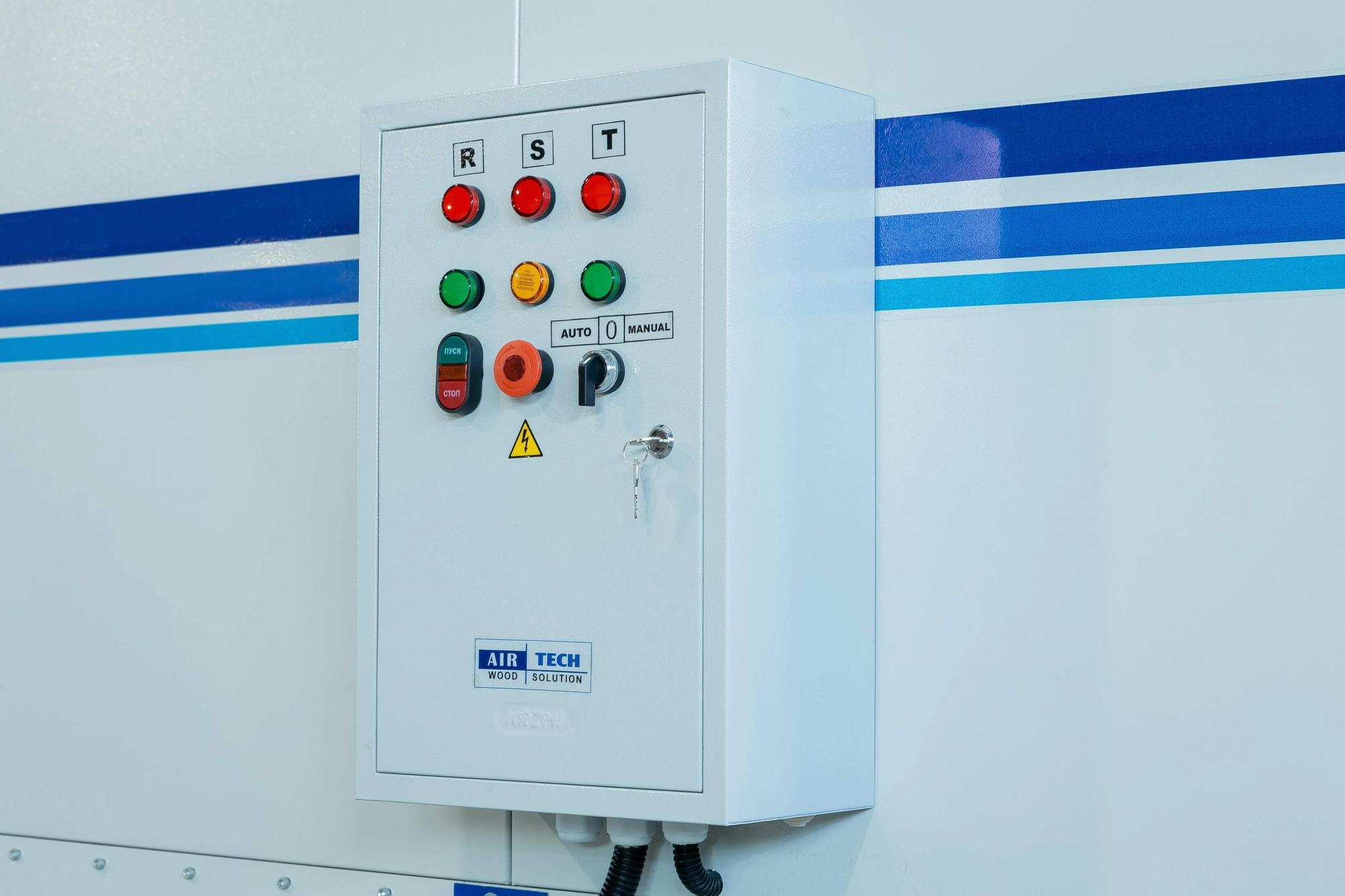

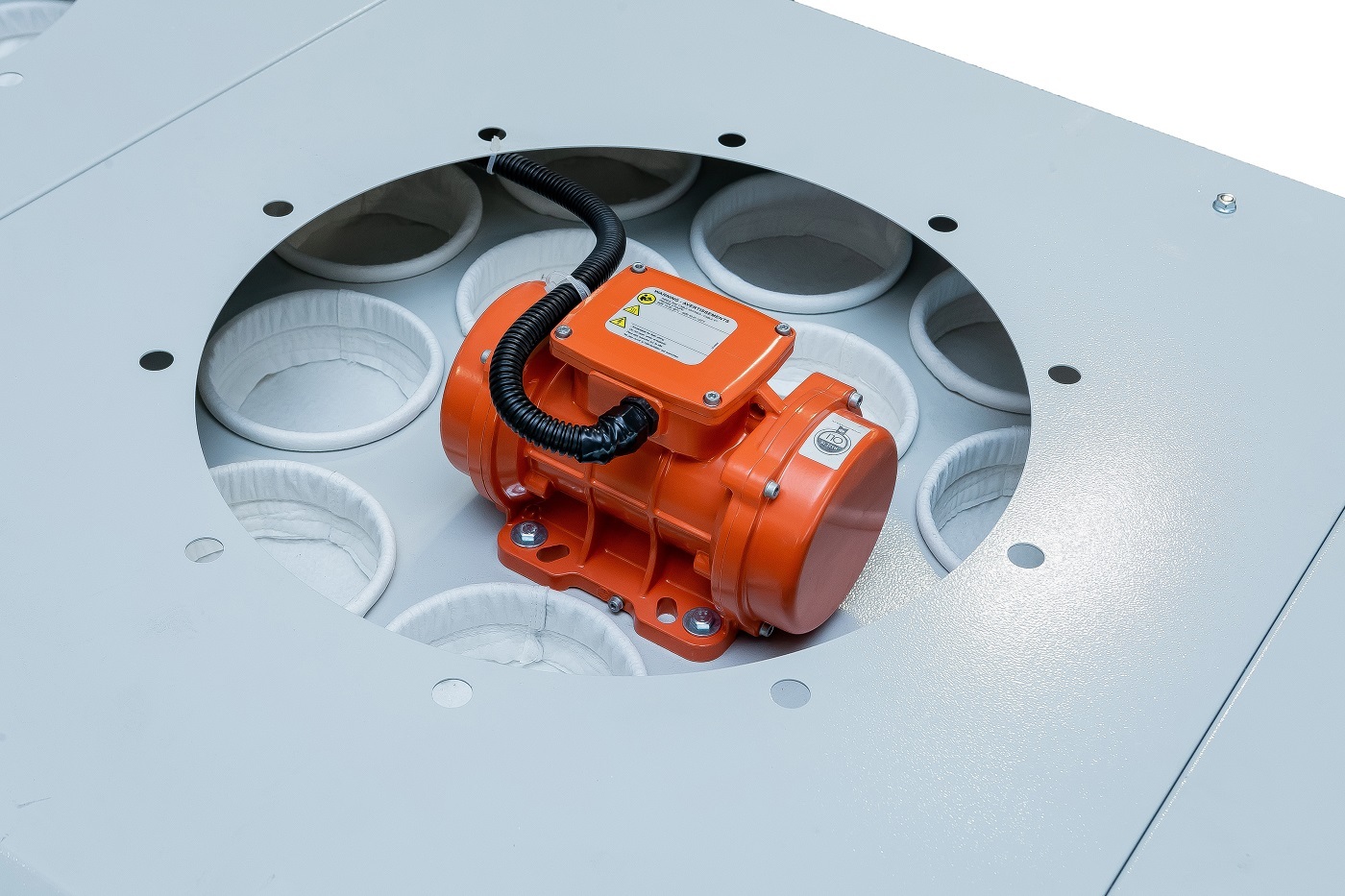

Как очищаются рукава. Встряхивание делают два мотора мощностью 0,75 кВт каждый (вместе 1,5 кВт). Линию останавливать для этого не нужно. Главный двигатель и моторы встряхивания включает реле времени, а оператор выбирает автоматический режим, ручной или автономный цикл.

Корпус. Корпус изготавливается из оцинкованной стали толщиной 1,5 или 3 мм, поэтому подходит для установки как в помещении, так и на открытом воздухе.

Чем отличается от соседних моделей. AU-12V потребляет 15 кВт, подаёт 12 000 м3/ч и весит 710 кг. У AU-15V воздуха на четверть больше, вентилятор мощнее на 3,5 кВт, а масса выше на 58 кг. При тонкой пыли, например при интенсивном шлифовании, подойдёт картриджная AU-15K с тем же расходом воздуха. Для ещё больших объёмов предназначены AU-20V и AU-40V.
