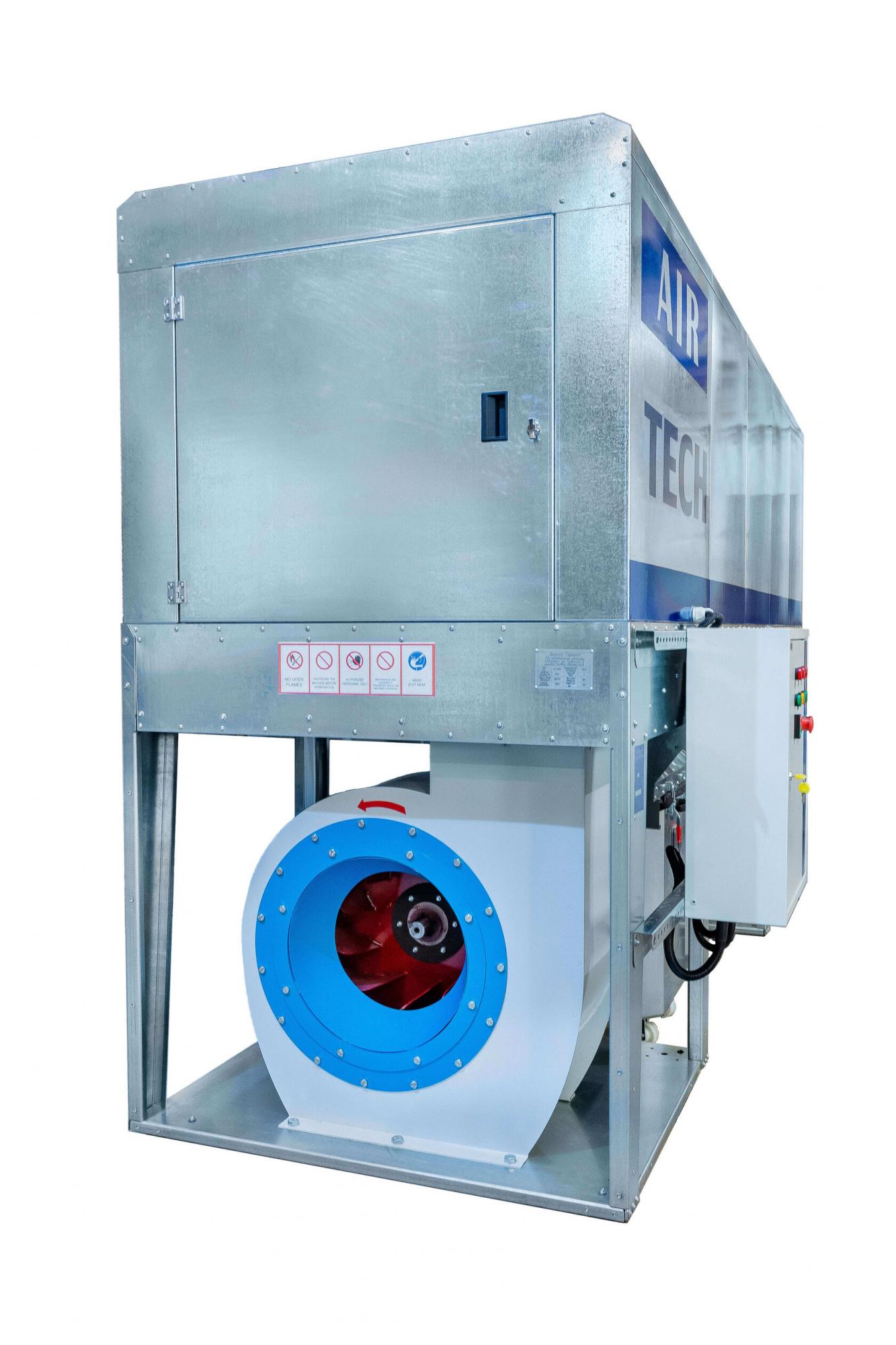

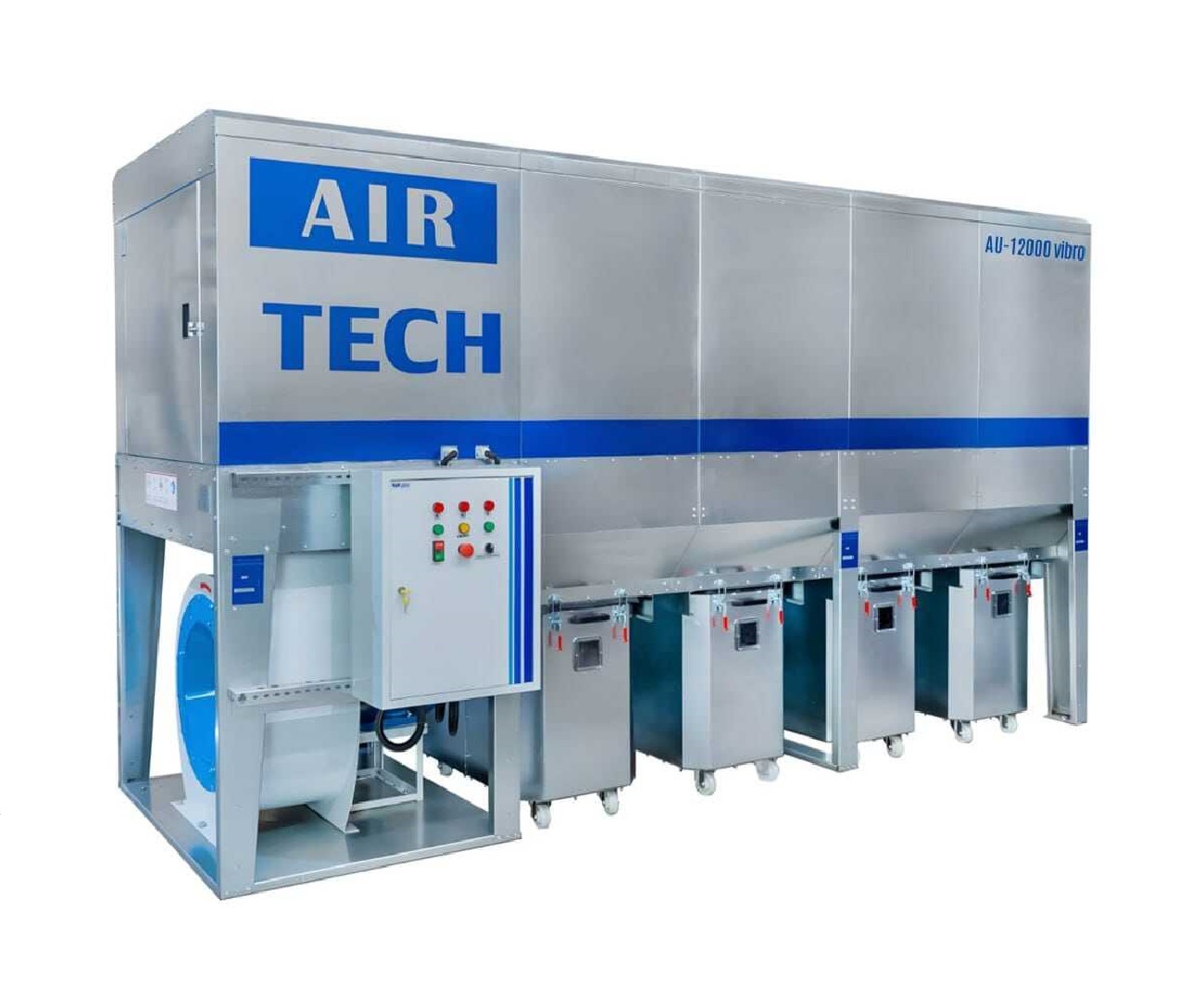

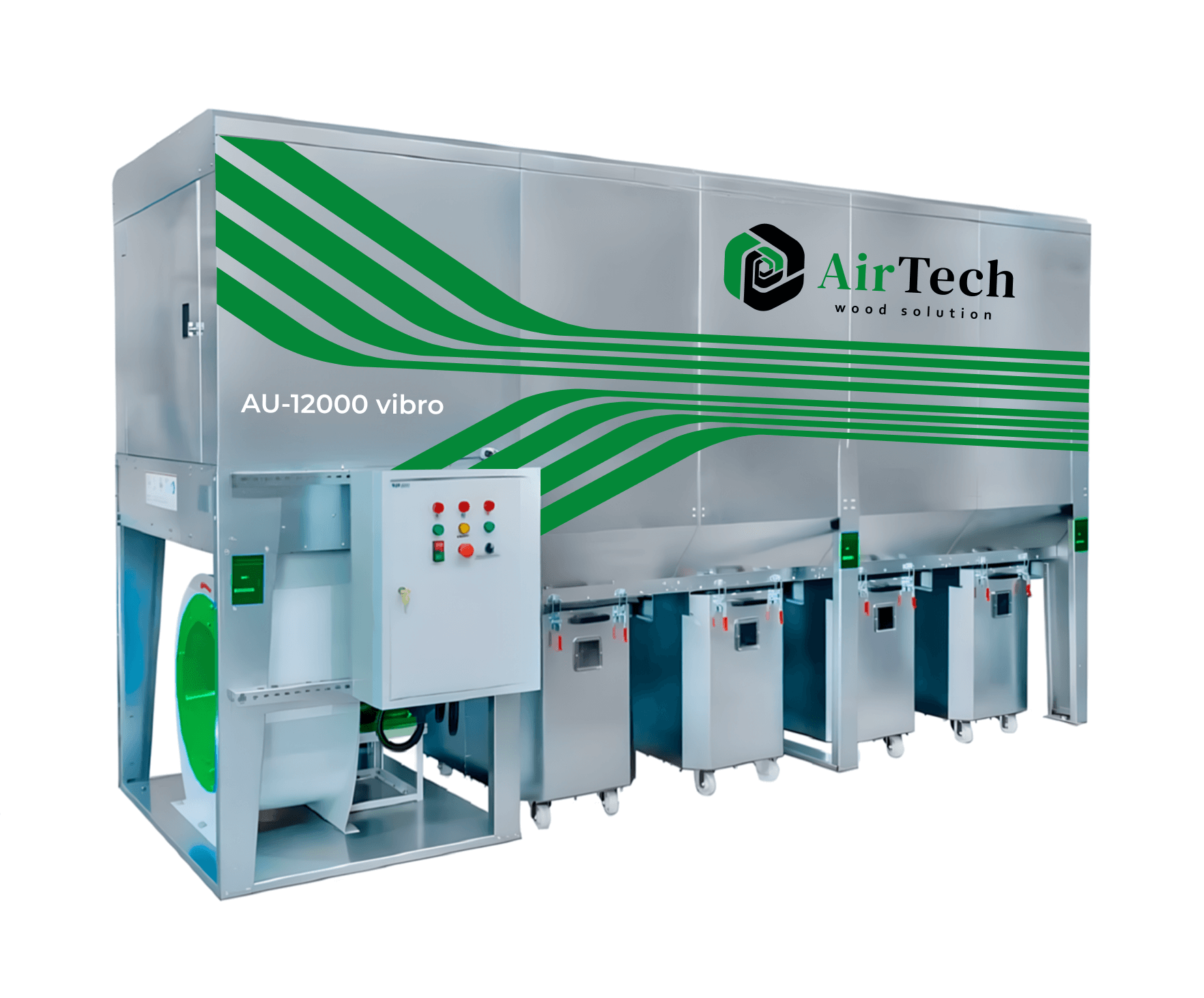

Аспирационная установка AIRTECH AU-12V с рукавными фильтрами

Аспирационная установка AIRTECH AU-12V с рукавными фильтрами

Установка обслуживает группу станков на среднем или крупном деревообрабатывающем предприятии: пока одни работают, другие простаивают, а тяга в сети остаётся ровной. Улавливает сухую неслипающуюся стружку, опилки и пыль при пилении, фрезеровании и шлифовании. Подходит и для цехов с пластиком, камнем и бумагой.

Параметры воздушного тракта
• Расход воздуха до 12 000 м3/ч при разрежении 3 500 Па.

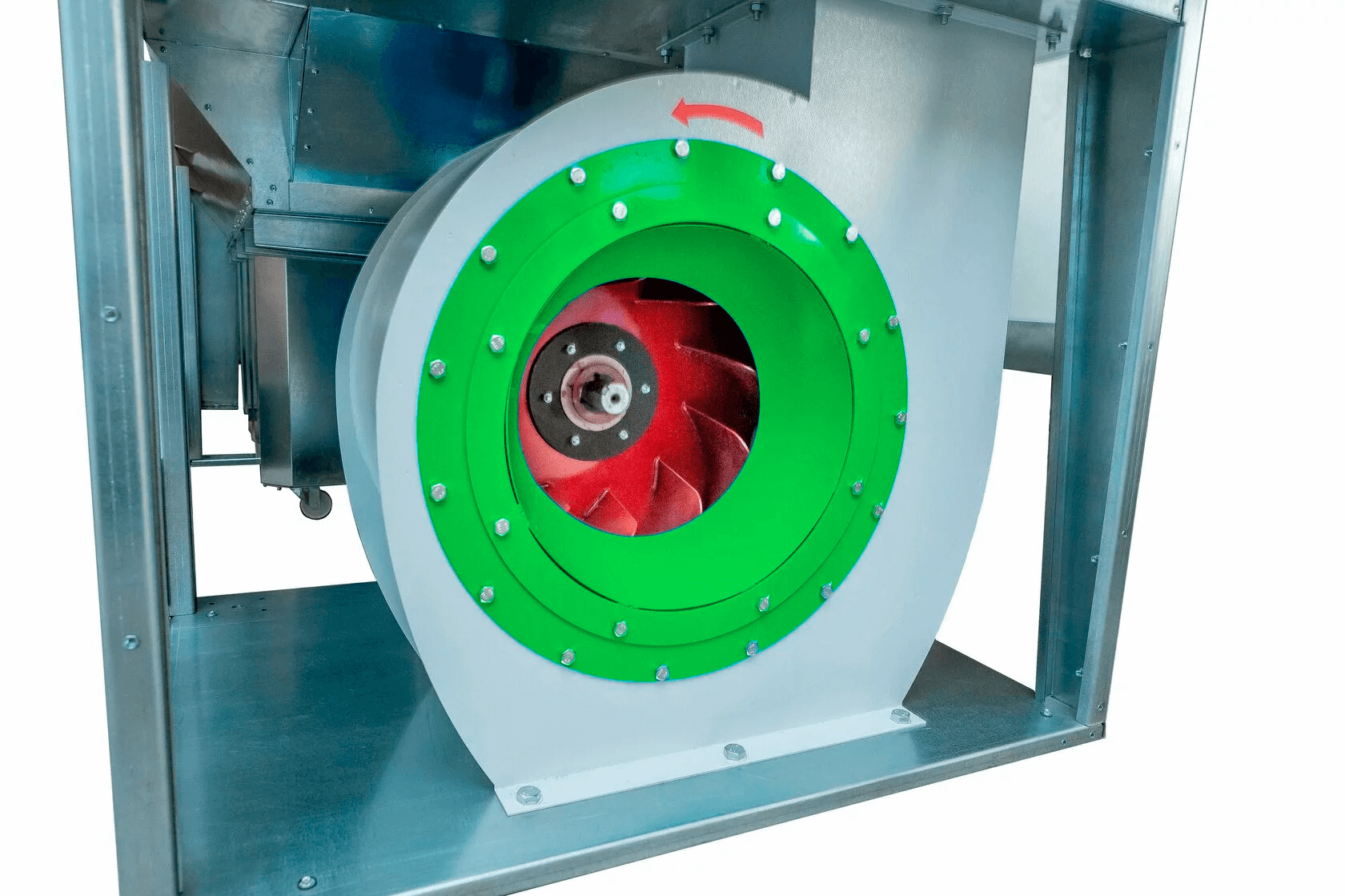

• Двигатель вентилятора 15 кВт, то есть 1,25 кВт на каждую 1 000 м3/ч.
• Диаметр патрубка 450 мм; при полном расходе воздух движется в нём примерно со скоростью 21 м/с.

Фильтрующая часть

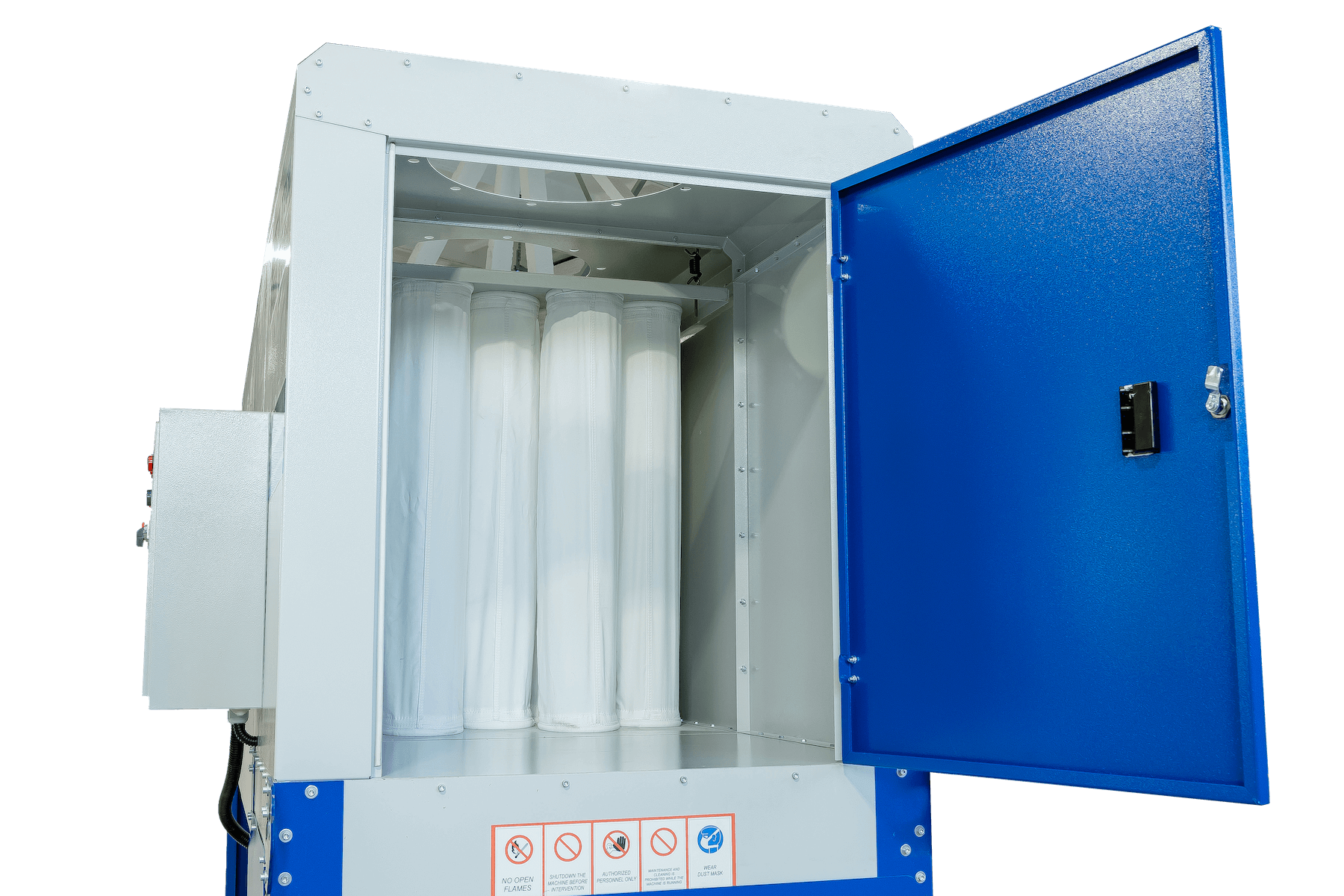

• 76 рукавов общей площадью 42 м2.
• Ткань: полиэстер PES 500, 500 г/м2, класс F9.
• На 1 м2 ткани приходится около 286 м3 воздуха в час, это скорость фильтрации порядка 8 см/с.

Сбор и вывоз отходов

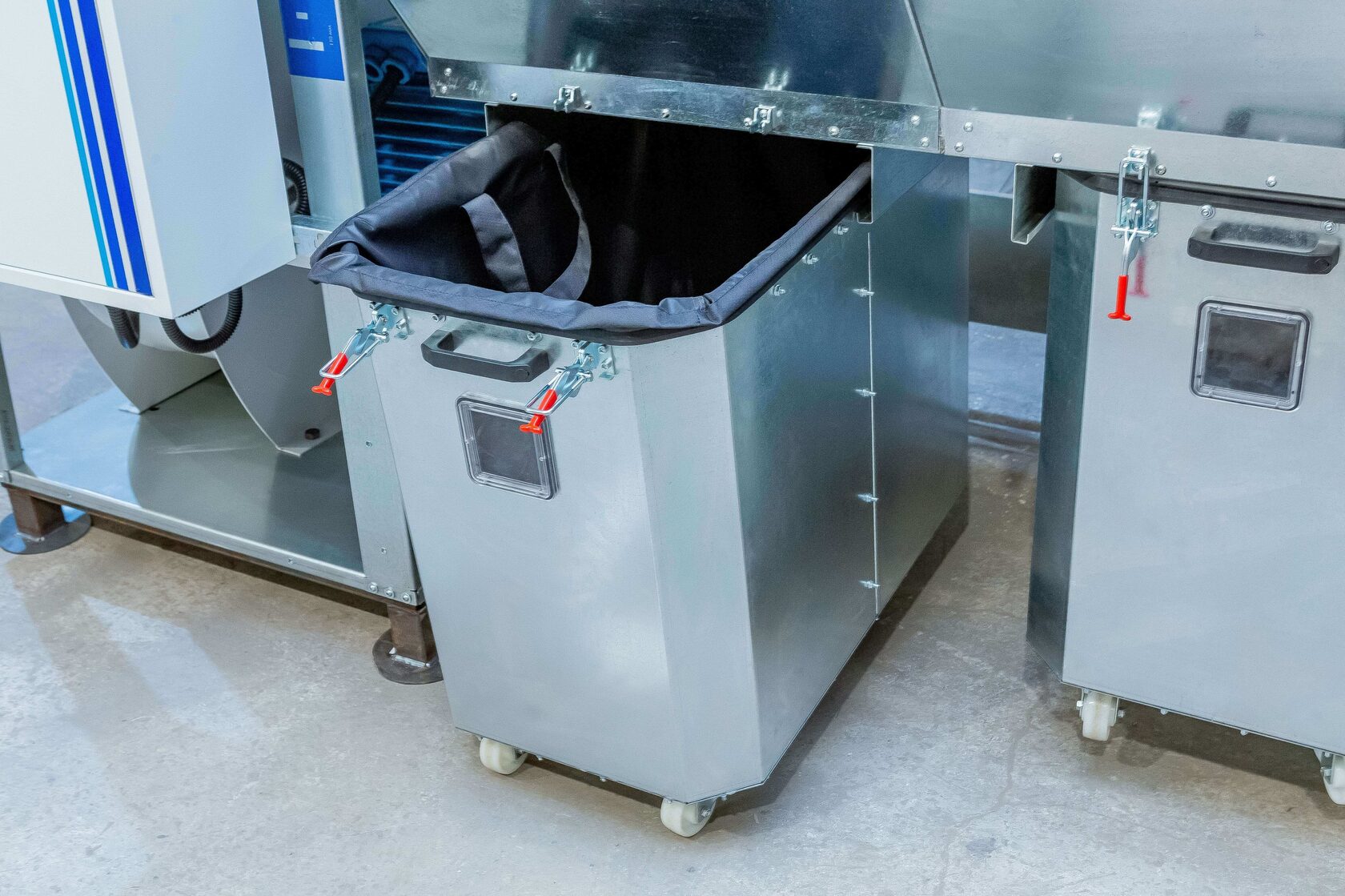

Стружка падает в четыре контейнера по 210 л, вместе 840 л. Если нужен непрерывный вывоз, контейнеры заменяют шлюзовым перегрузчиком или шнеком.

Очистка и управление

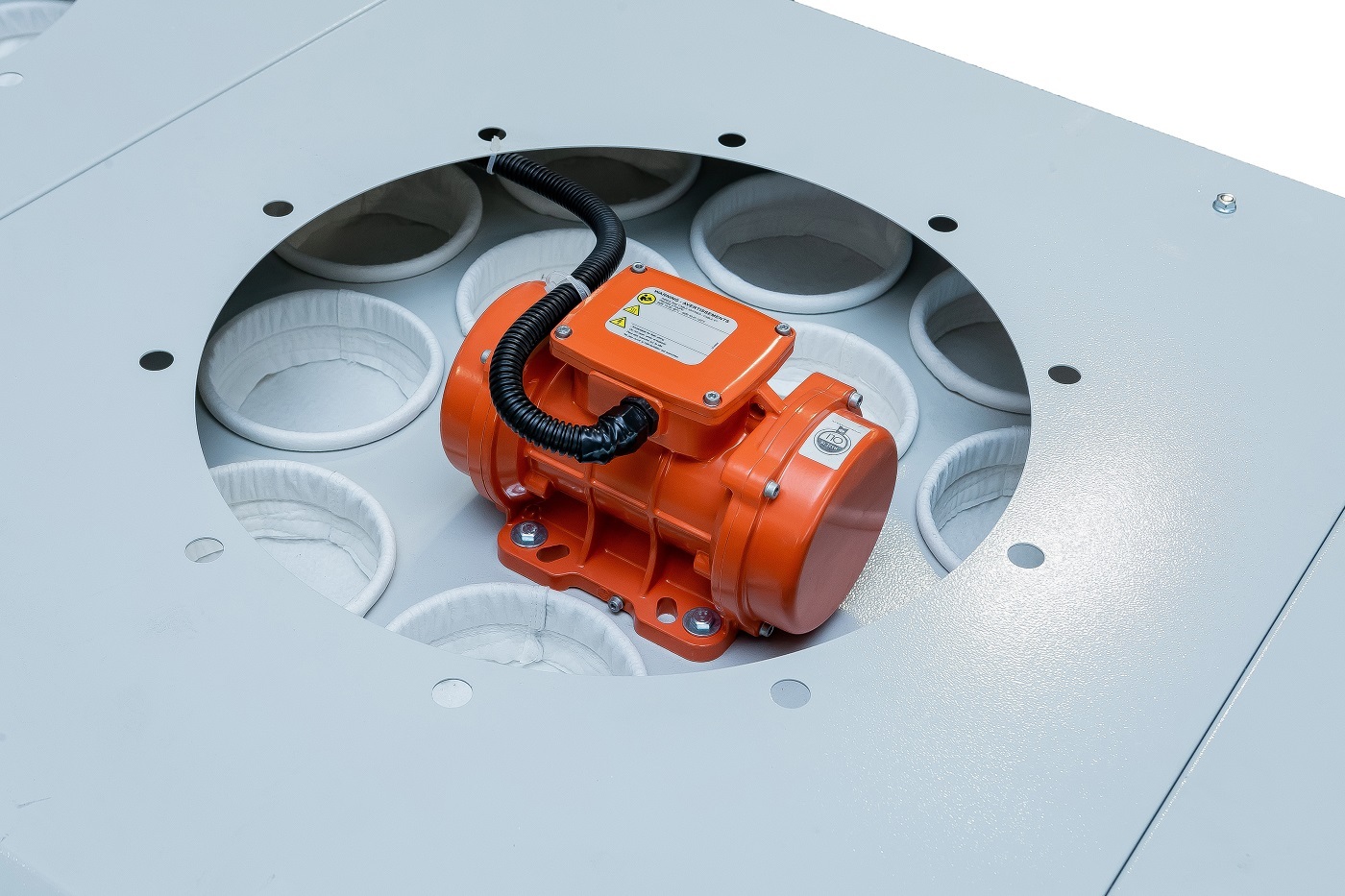

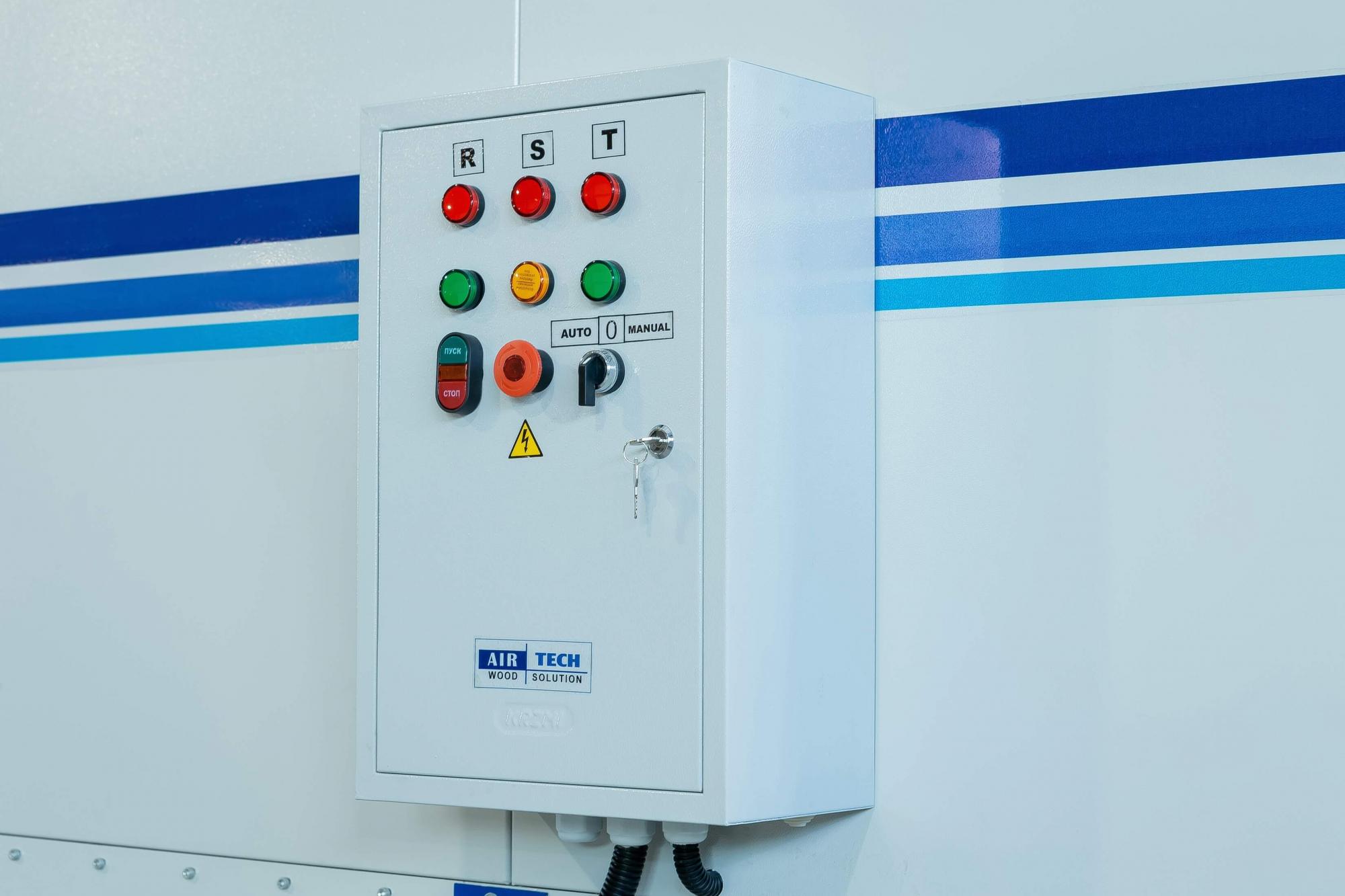

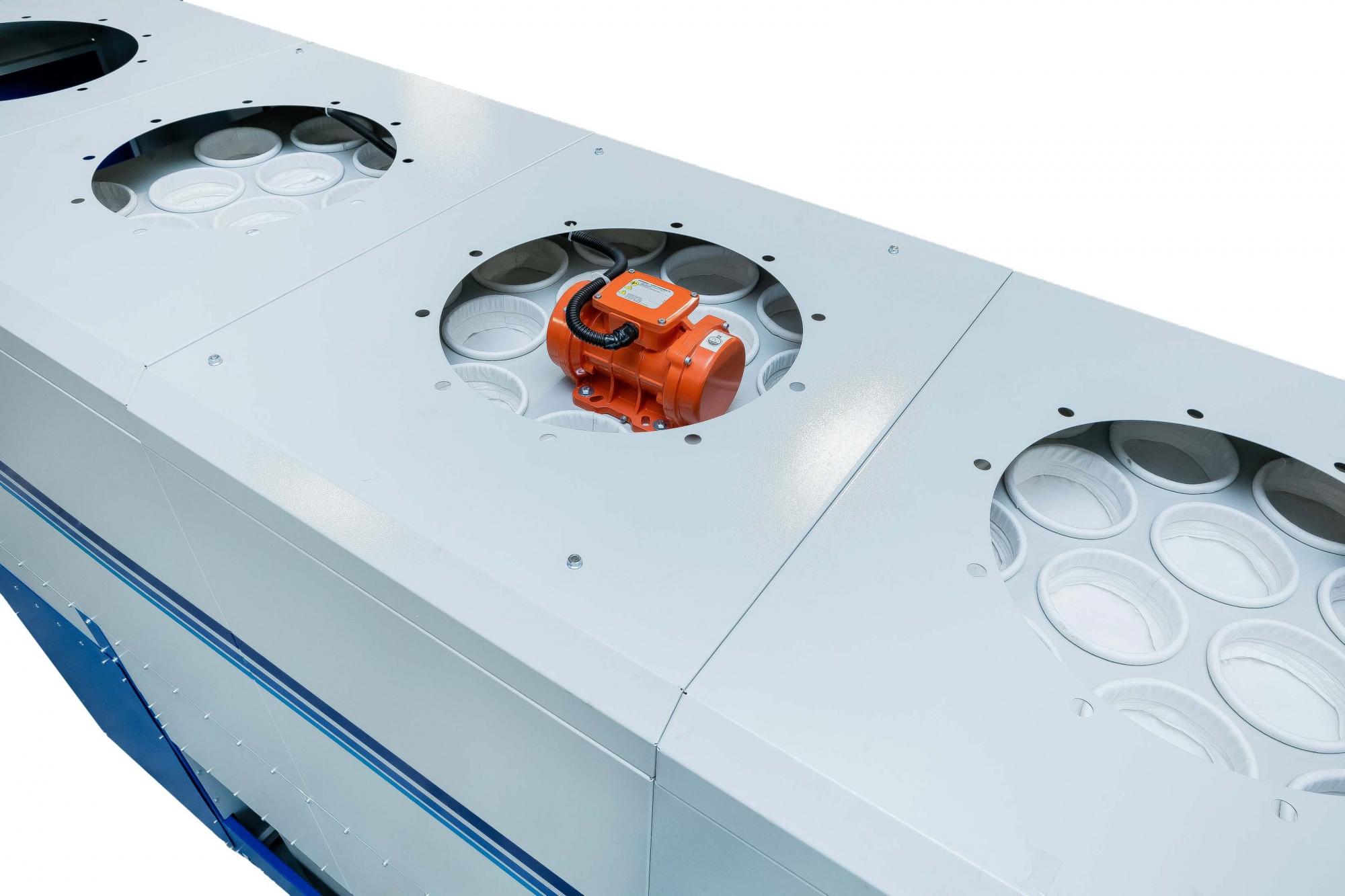

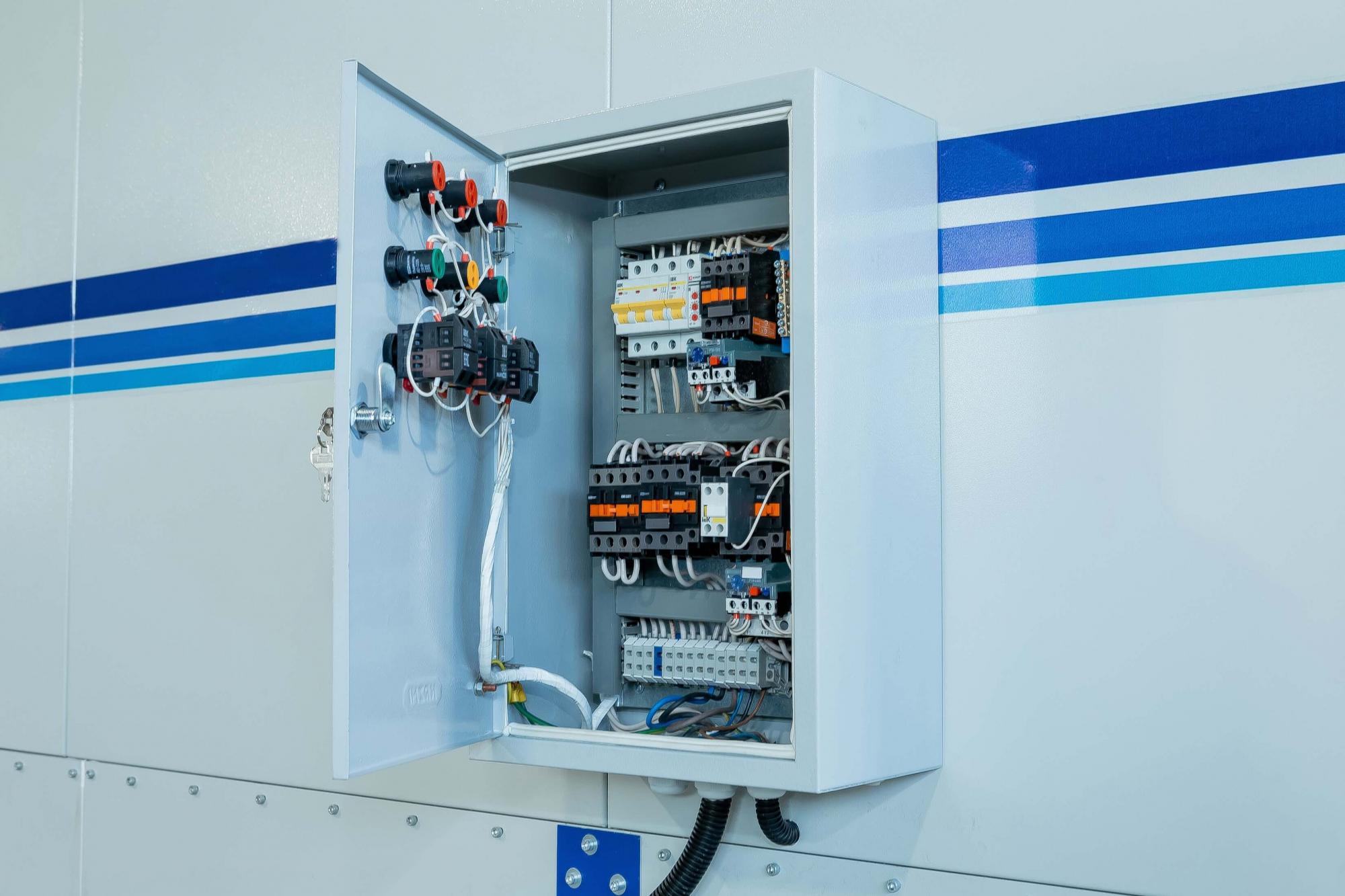

Рукава встряхивают два вибромотора по 0,75 кВт. По данным производителя, это делается без остановки линии. Вентилятор и вибромоторы запускает реле времени, режим работы автоматический или ручной.

Габариты и вес
Установка занимает на полу около 4,5 м2 (3,754 на 1,2 м), высота 2,28 м, масса 710 кг.

Корпус и опции
Корпус из оцинкованной стали толщиной 1,5 или 3 мм. По заказу добавляют продувку рукавов сжатым воздухом (тогда в комплект войдут программатор пневмоклапанов и частотный преобразователь), инвертер для регулировки вентилятора и противопожарную систему.

Рядом в линейке
Следующая по мощности AU-15V: воздуха на 3 000 м3/ч больше, двигатель на 3,5 кВт мощнее, весит на 58 кг больше, площадь фильтрации та же, 42 м2. Для очень тонкой пыли есть картриджные модели AU-10K и AU-15K, для больших объёмов AU-20V и AU-40V.
