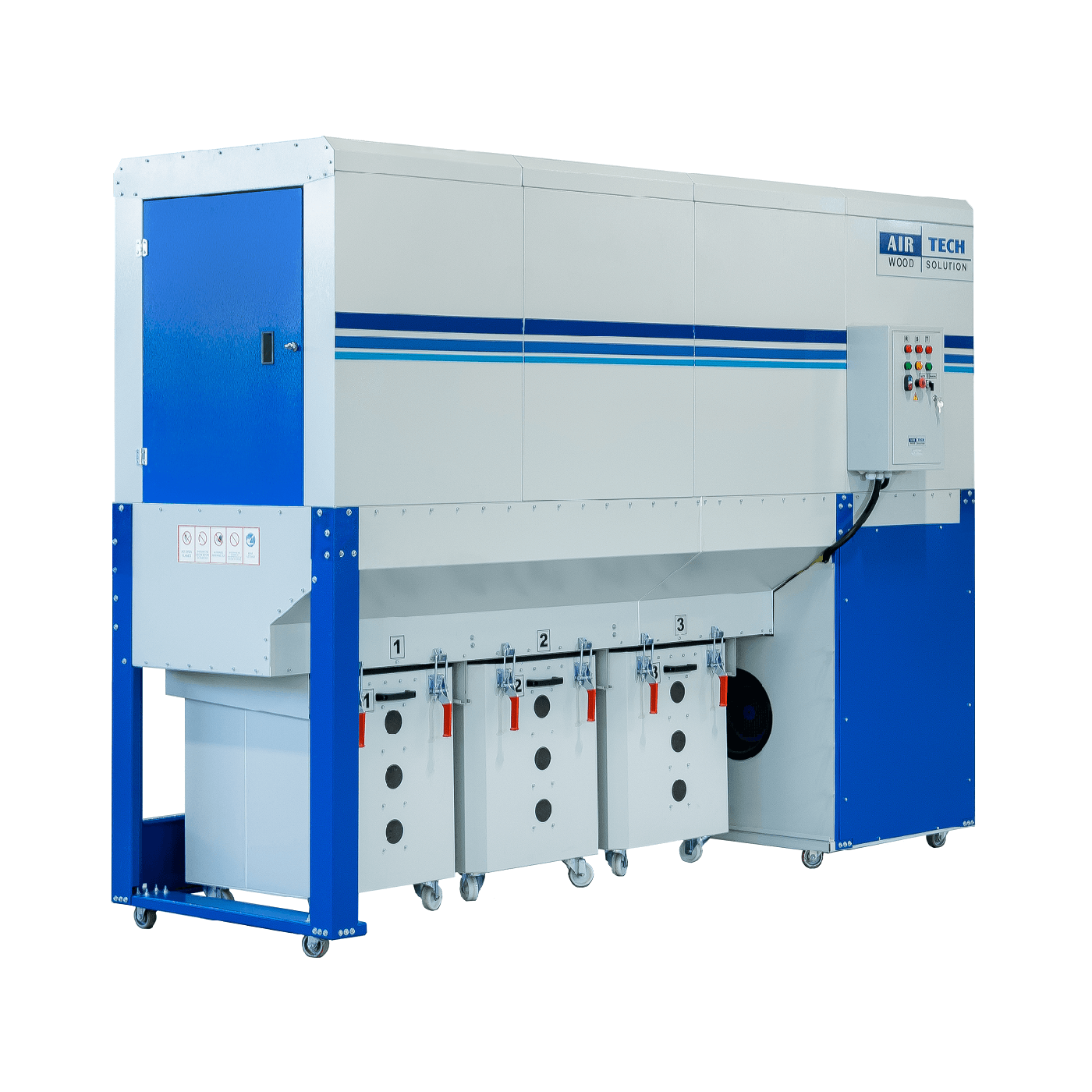

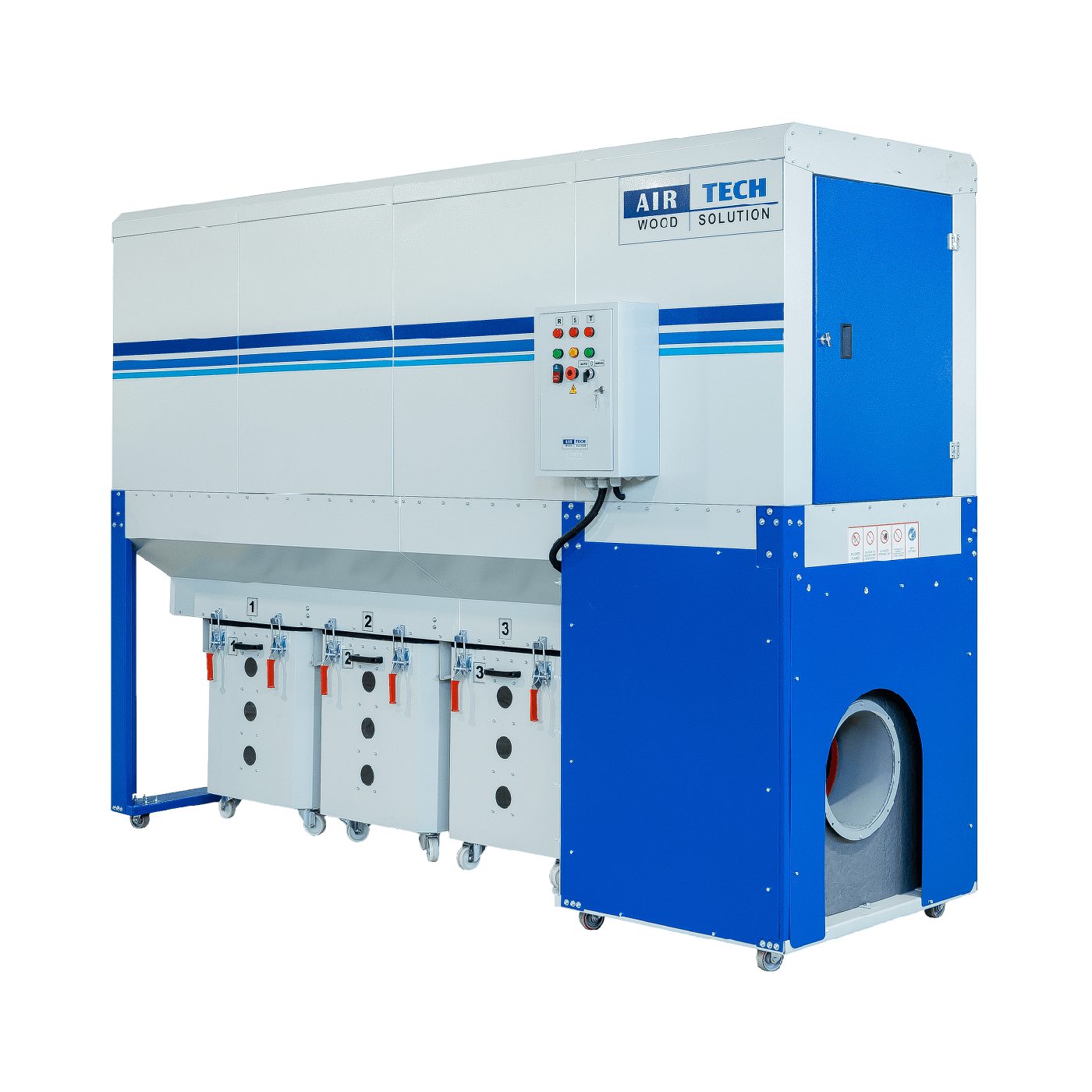

Аспирационная установка AIRTECH AU-10V с рукавными фильтрами

Аспирационная установка AIRTECH AU-10V с рукавными фильтрами

Если в цехе несколько станков на раскрое, фрезеровании и шлифовании работают одновременно, а воздуховоды сходятся в одну сеть, нужна установка, которая держит тягу при любой комбинации включённых машин. AU-10V берёт стружку, опилки и сухую неслипающуюся пыль от дерева и близких материалов, а также от пластика и камня.

Путь воздуха и пыли
1.) Воздух входит в патрубок диаметром 400 мм со скоростью около 22 м/с при полном расходе 10 000 м3/ч.

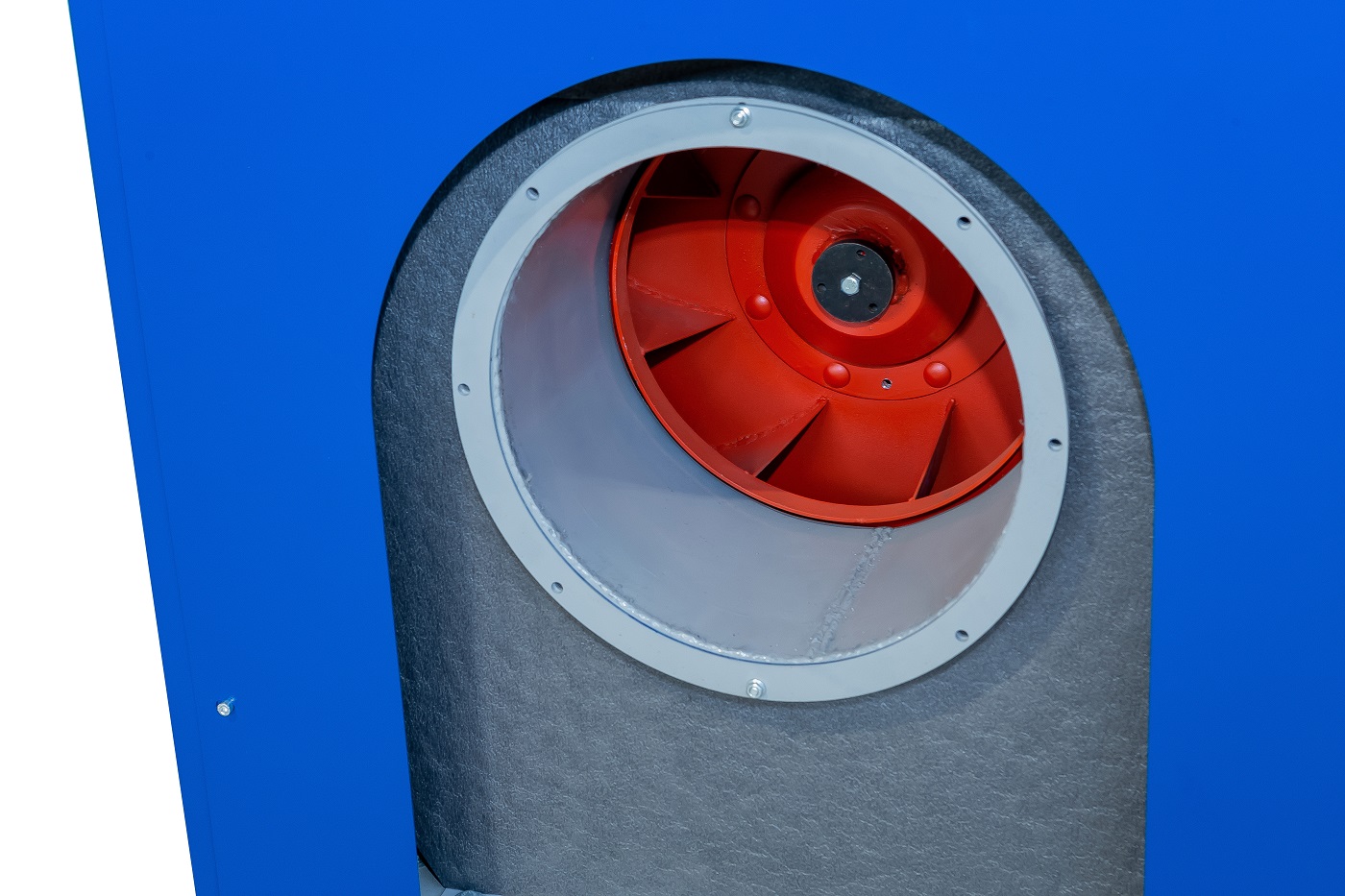

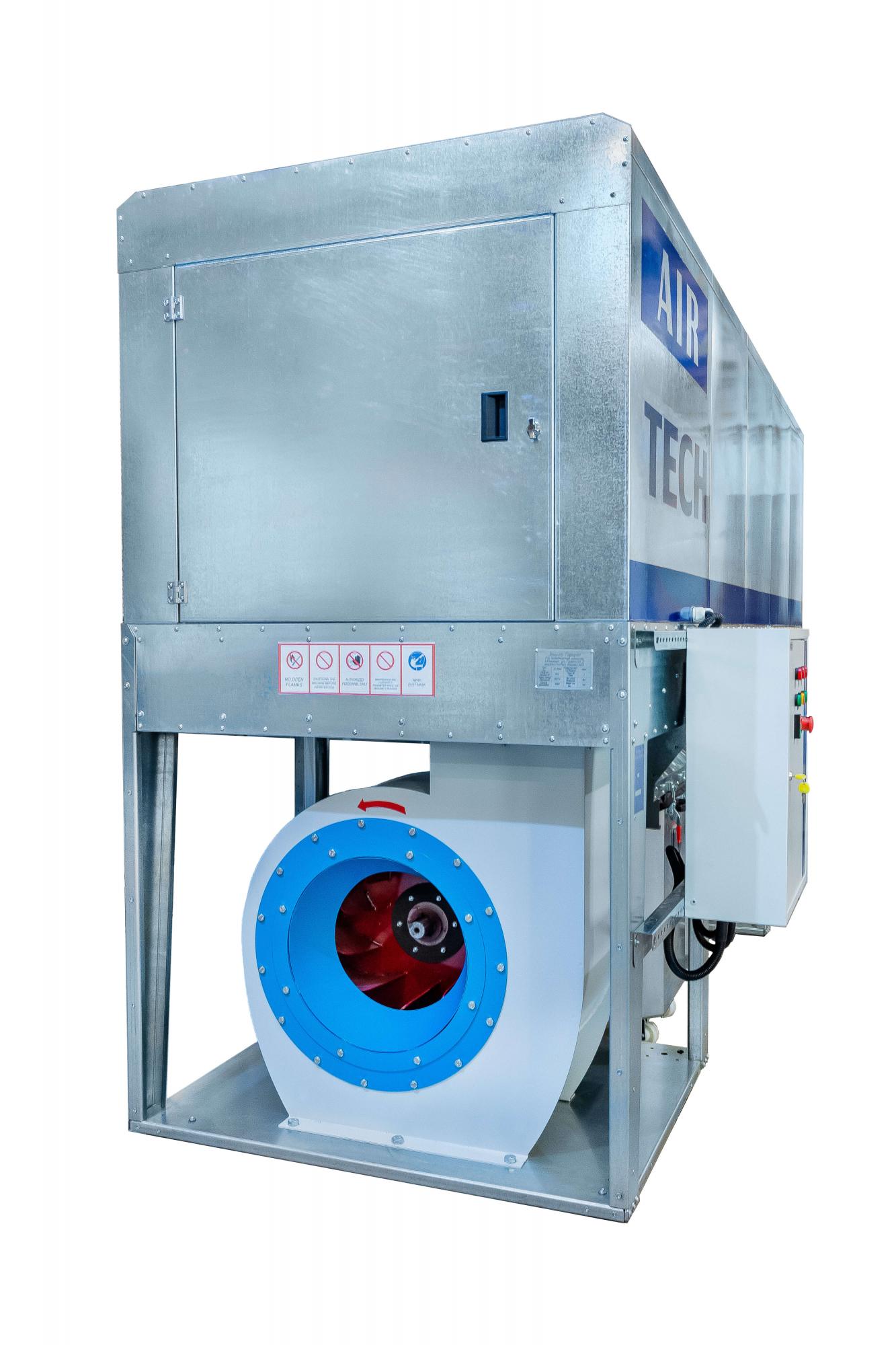

2.) Вентилятор среднего давления, разработанный в AirTech, создаёт разрежение 3 100 Па. Его двигатель 11 кВт, то есть 1,1 кВт на каждые 1 000 м3/ч.

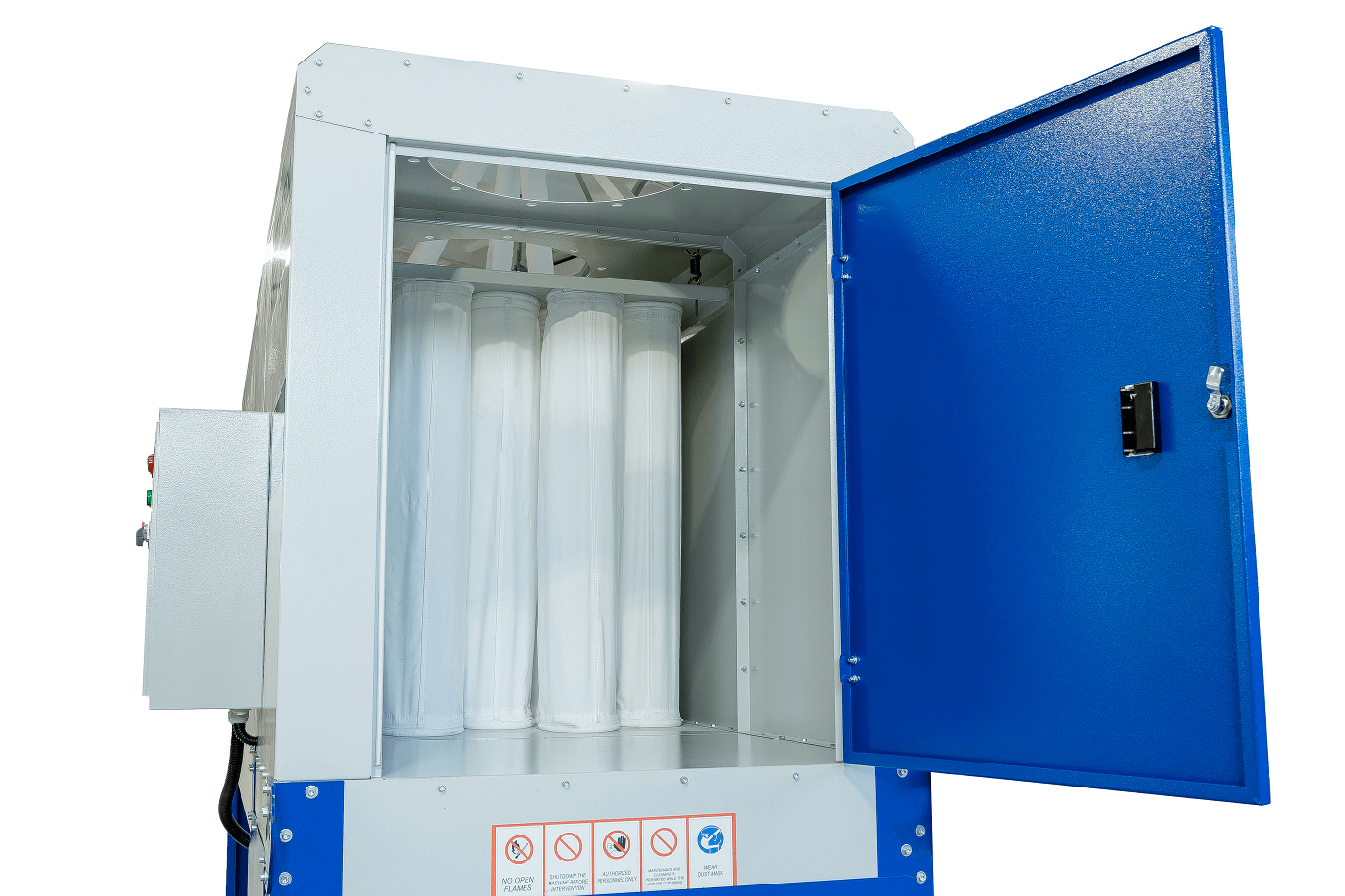

3.) Поток проходит через 54 рукава из полиэстера PES 500 (500 г/м2, класс F9) общей площадью 28 м2, примерно 0,52 м2 на рукав. На каждый квадратный метр ткани приходится около 357 м3 воздуха в час, или порядка 10 см/с.

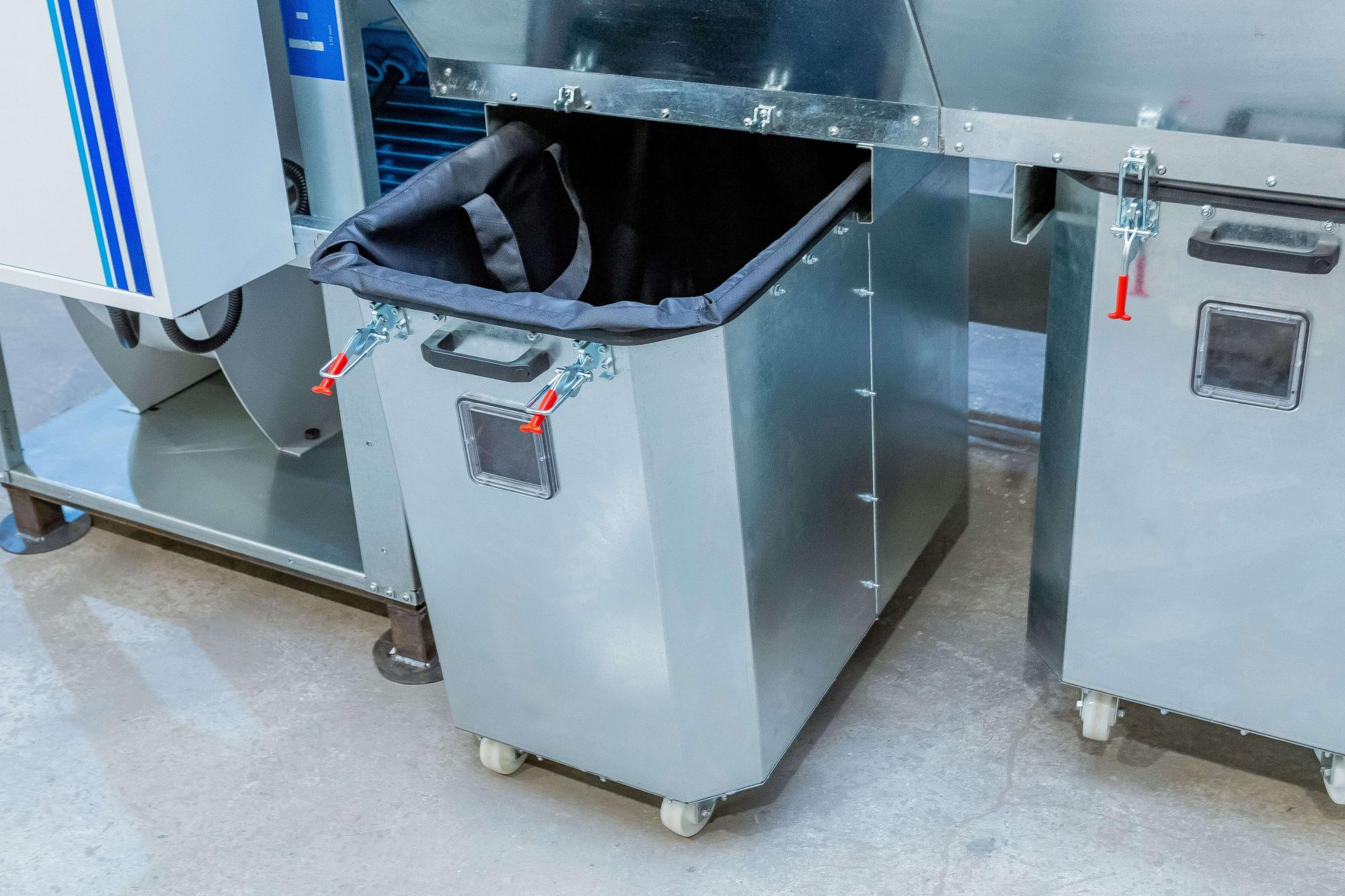

4.) Пыль сбрасывается в три контейнера по 210 л, всего 630 л.

Очистка и управление

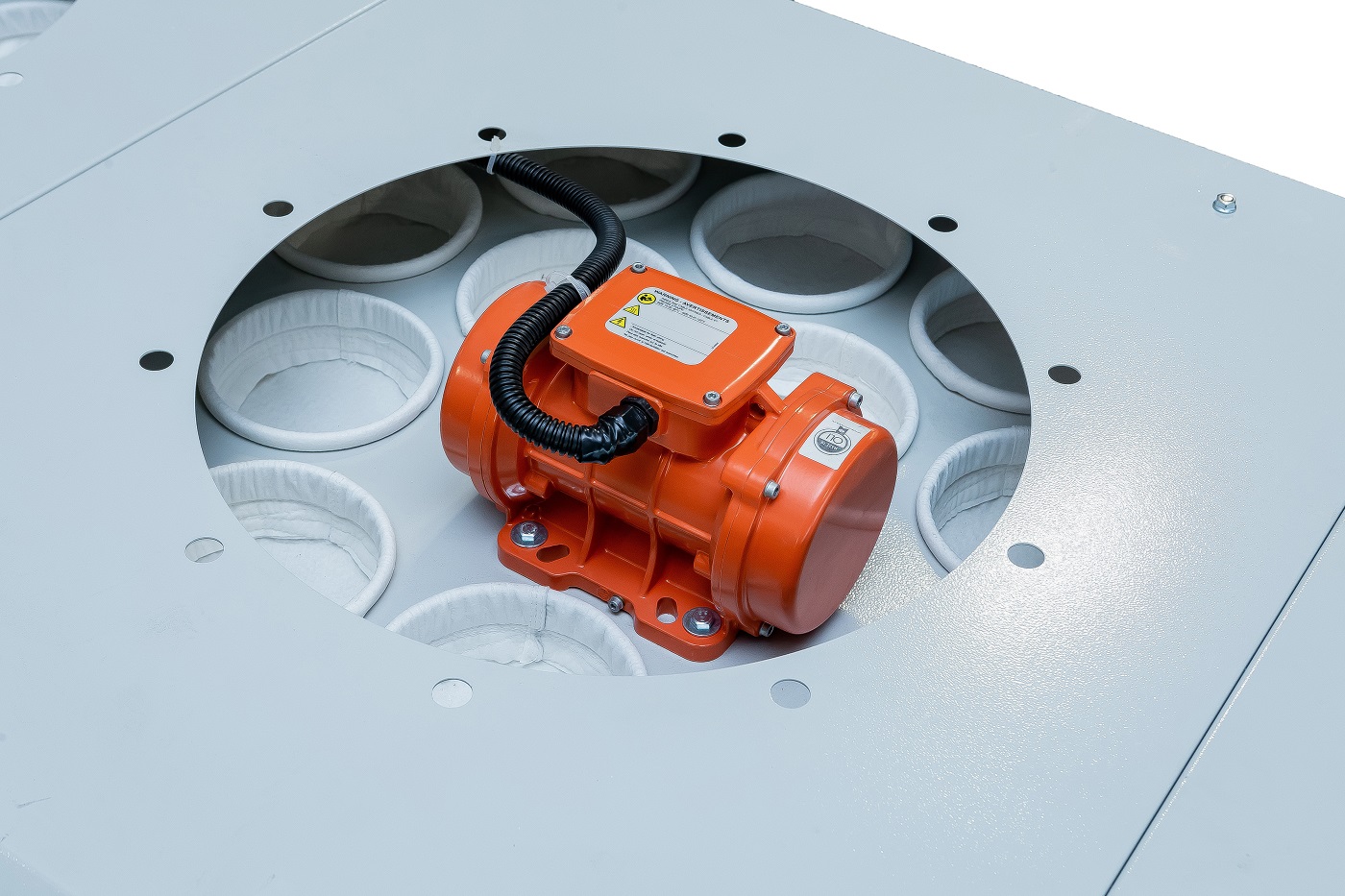

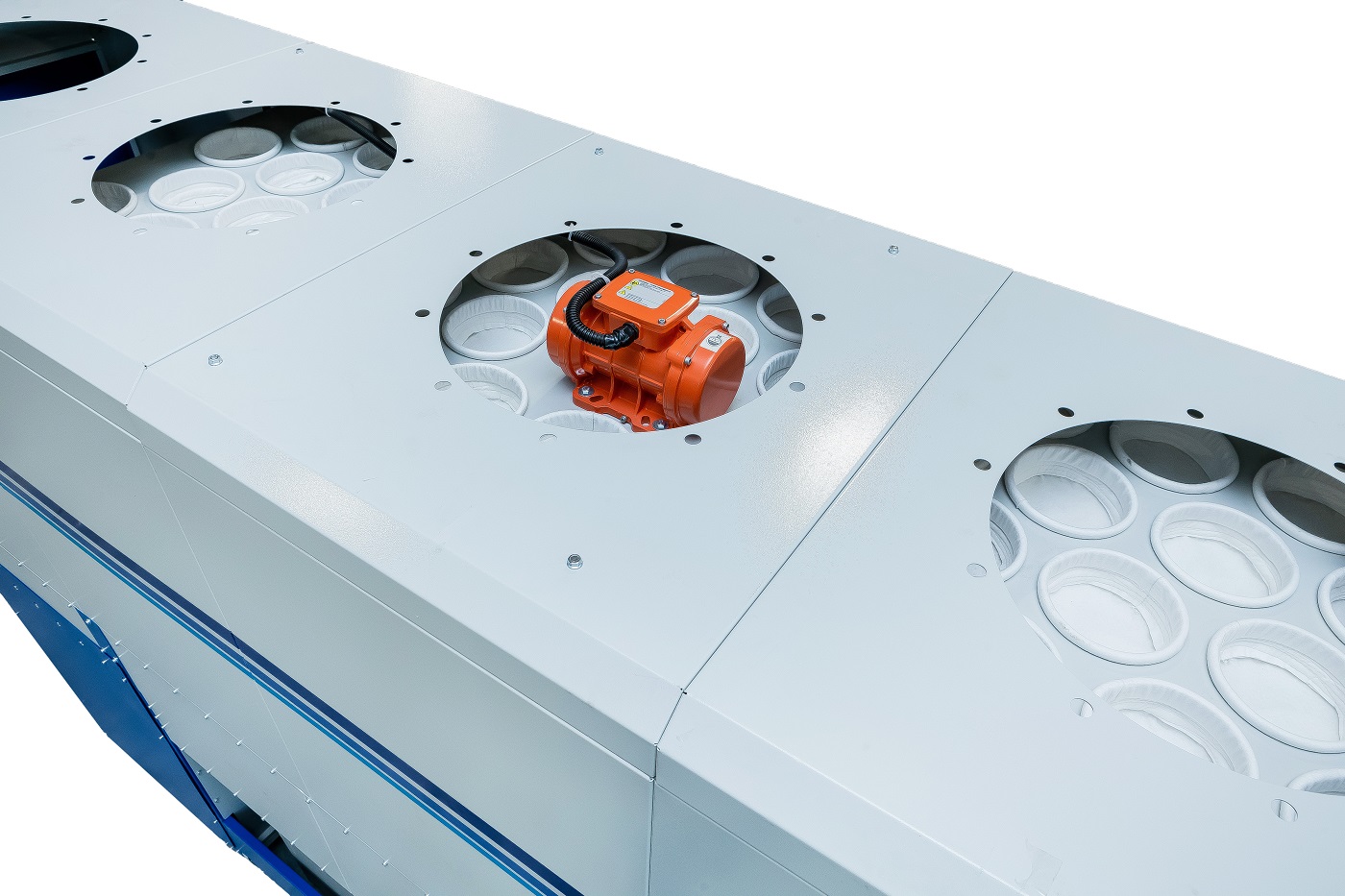

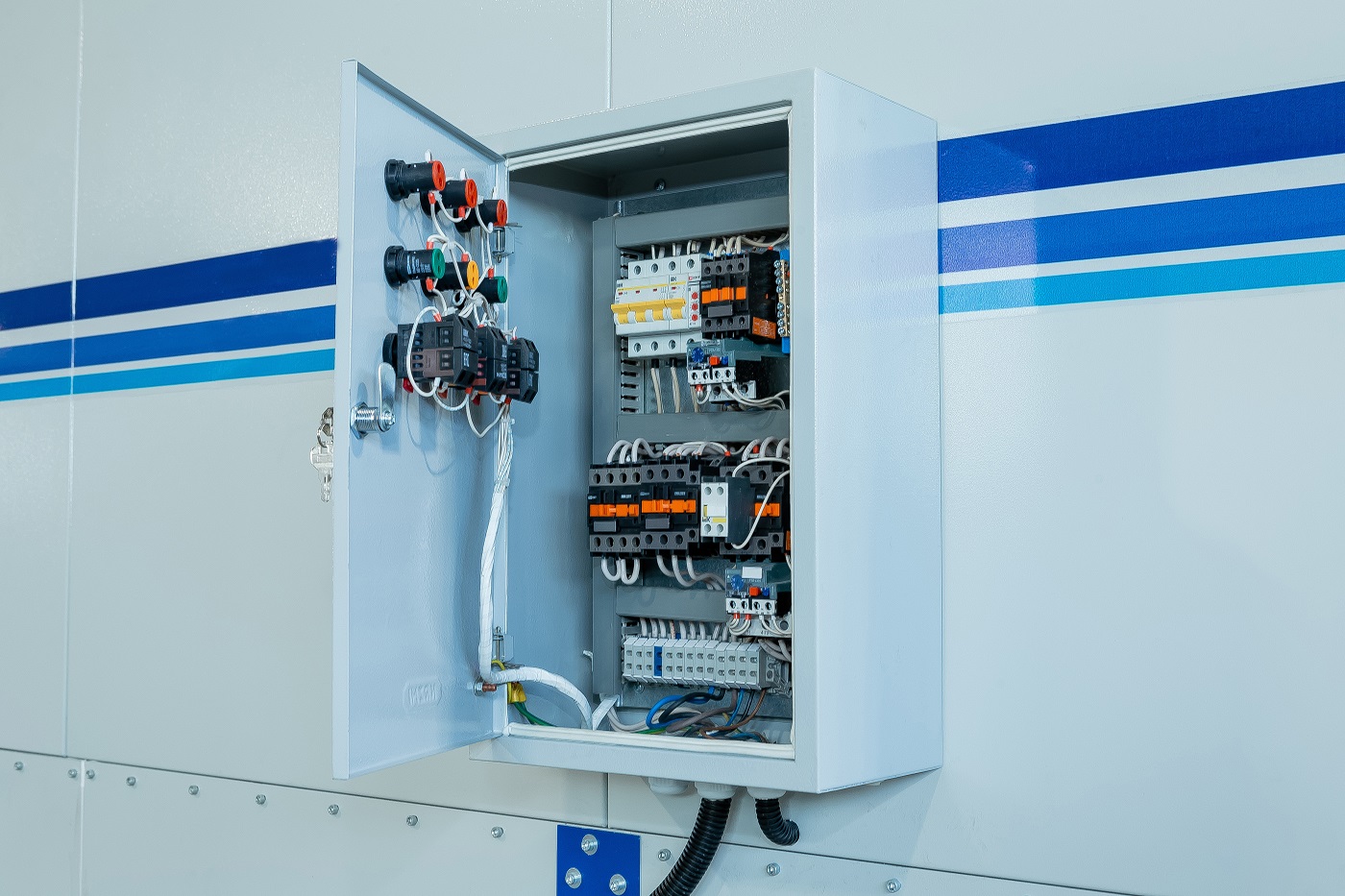

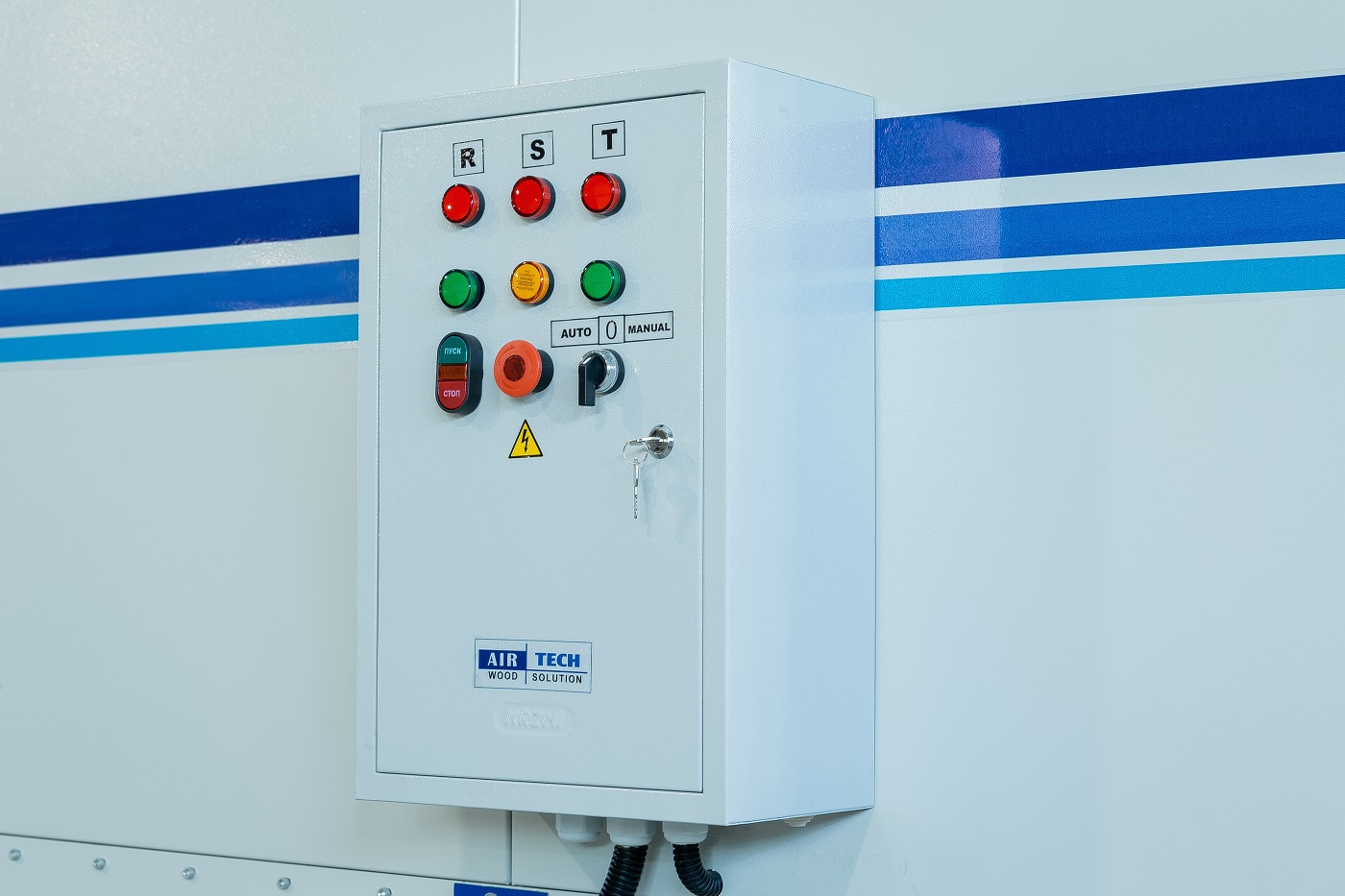

Рукава встряхивает один вибромотор 0,75 кВт. Для этого линию останавливать не нужно. Главный двигатель и вибровстряхивание запускаются автоматически или вручную.

Размеры и вес
3 054 на 1 200 мм (около 3,7 м2 пола), высота 2 280 мм, масса 650 кг. Корпус из оцинкованной стали толщиной 1,5 или 3 мм.

Что можно заказать дополнительно
Продувку рукавов сжатым воздухом, шлюзовой перегрузчик или шнек вместо контейнеров, инвертер для плавной регулировки вентилятора, противопожарную систему.

Если нужна другая модель
• Тот же расход воздуха, но тонкая пыль, например при интенсивном шлифовании: AU-10K с картриджными фильтрами.
• Больше воздуха: AU-12V даёт 12 000 м3/ч, то есть на 20 % больше, при этом двигатель на 4 кВт мощнее, фильтрующая площадь 42 м2 вместо 28 (в 1,5 раза), а вес на 60 кг выше.
