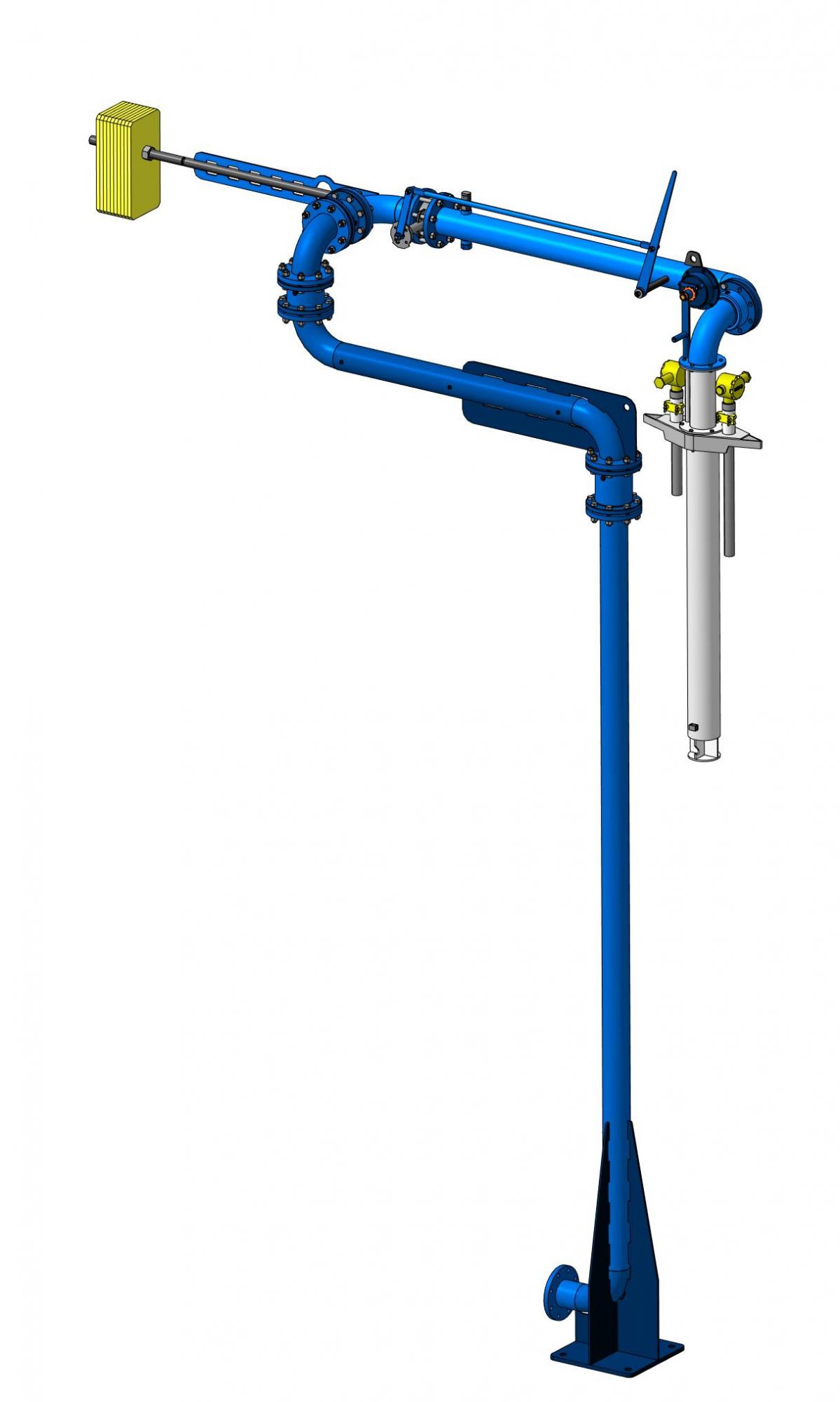

АСН - Устройства для верхнего налива нефтепродуктов в автомобильные цистерны

АСН - Устройства для верхнего налива нефтепродуктов в автомобильные цистерны с отводом паров из зоны налива.
Особенности конструкции устройств:
• Отвод паров производится через отдельный гибкий рукав.
• Возможность использования переходного конуса, который учитывает многообразие диаметров горловин автомобильных цистерн.
•Выдвижная телескопическая труба, обеспечивающая длину, необходимую для безопасного контакта с днищем любой автомобильной цистерны.
Диаметр условного прохода продуктопровод: 100

Диаметр условного прохода отвода паров,: 50

Рабочее давление, Мпа (кгс/см2): 1 (10)

Температура наливаемой жидкости, ℃: +40...+50

Допустимая скорость налива светлых нефте: 5,4

Расчетная пропускная способность светлых: 150

Зона действия(обслуживания) устройств дл: 6

Усилие перемещения консольной части, Н,: 100

Диаметр горловины а/ц, мм: 300 (по умол.)

Диаметр горловины а/ц, мм: 250-530 (с переходным конусом)

Высота обслуживаемых а/ц, мм: min 2500 ... mах 3900

Диаметр котла обслуживаемых а/ц, мм: min 1200 ... mах 2200

Время приведения устройства в рабочее по: 5

Материал проточной части шарнирного труб: Г2С для исп. ХЛ1

Материал проточной части наливного након: Алюминиевый сплав

Масса не более, кг: 400 (для консоли) 450 (для стояка)

Покрытие шарнирного трубопровода: Грунт, эмаль полиуретановая

Покрытие проточной части наливного након: Без покрытия

Присоединительные размеры фланцев продук: по ГОСТ 33259-2015
