Антистатическая заземляющая панель АСЗП

Антистатическая заземляющая панель АСЗП предназначена для снятия электростатического заряда с тела человека, инструмента, различных деталей и приспособлений.

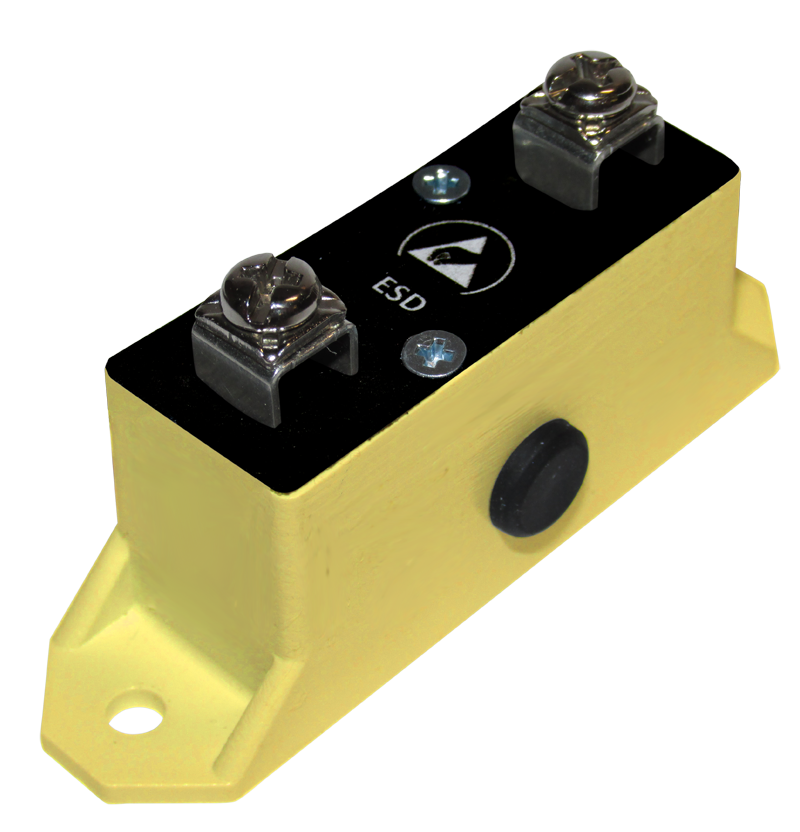

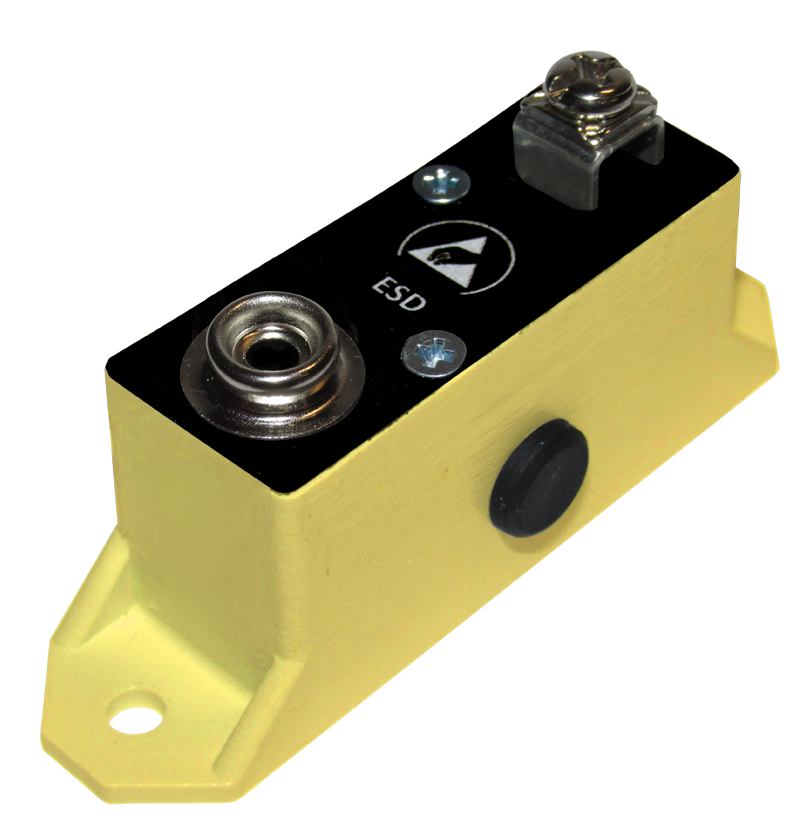

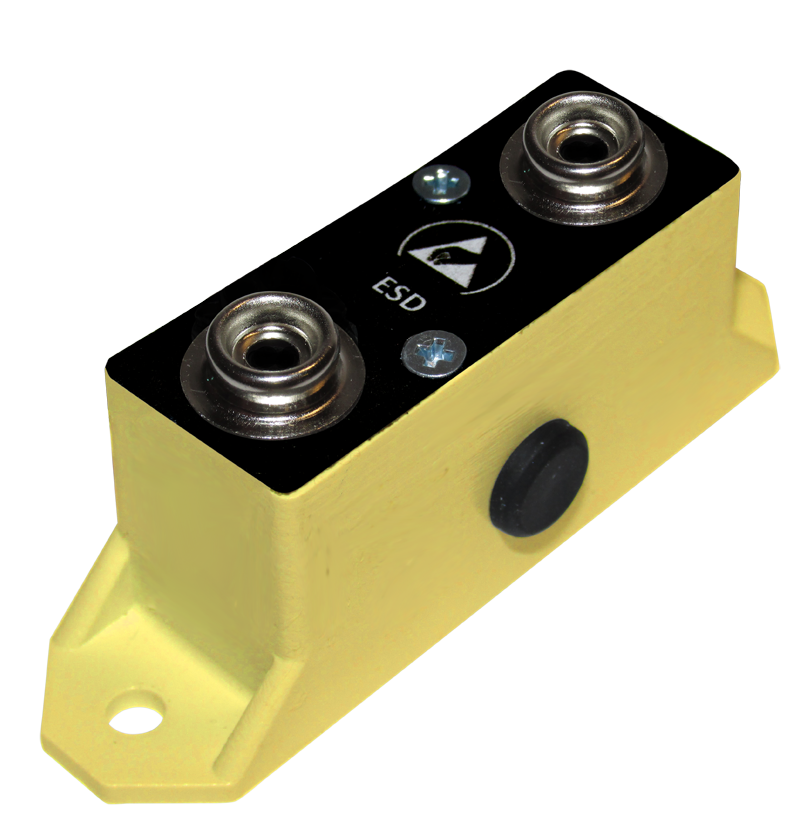

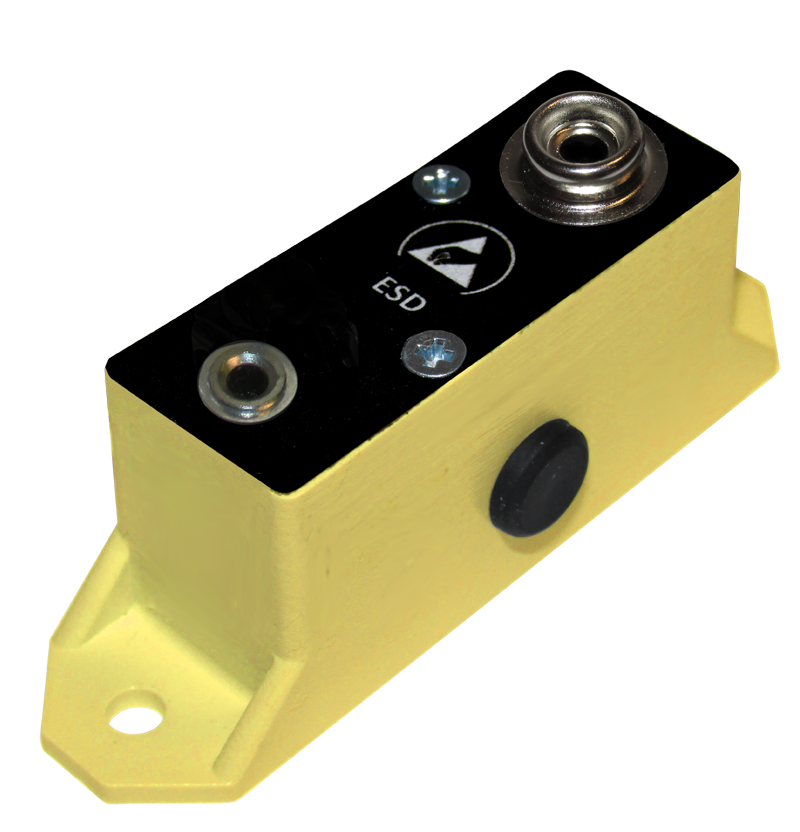

Выпускается в нескольких модификациях, различающихся видом размещаемых на лицевой панели контактных элементов (винтовая клемма, контактная кнопка, гнездо под разъем «банан»).

Панель устанавливается непосредственно на рабочем месте (например, на поверхности стола монтажника РЭА или упаковщика электронных компонентов).
Монтаж АСЗП производится винтами или шурупами через проушины к поверхности рабочего стола или другой части рабочего места.

Заземляющий проводник вводится через технологические отверстия в нижней или боковой стенке корпуса и подключается к винтовой клемме, размещенной на обратной стороне печатной платы.

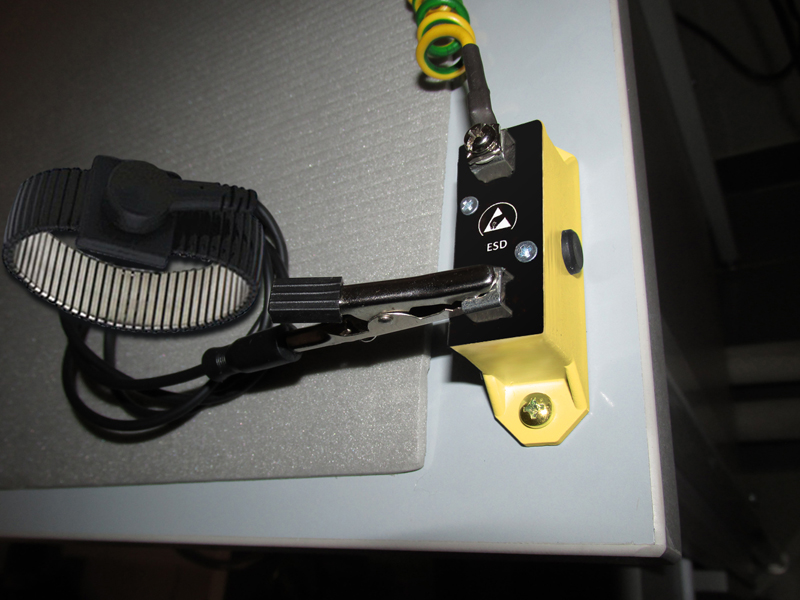

Тип панели следует выбирать в зависимости от типа контактов, которыми к ней будут подключаться антистатические браслеты и коврики, инструменты и т.п. Для подключения контакта «крокодил» используют винтовую клемму с вывернутым винтом.

Антистатическая заземляющая панель выпускается по ТУ 27.33.13-014-38164566-2019, производитель ООО «Комменж». При заказе следует указать модификацию изделия.

Пример заказа: Антистатическая заземляющая панель АЗЗП-КВ.

Полная техническая информация и указания по применению находятся в техническом описании, которое можно скачать с сайта www.commeng.ru или запросить у производителя.
